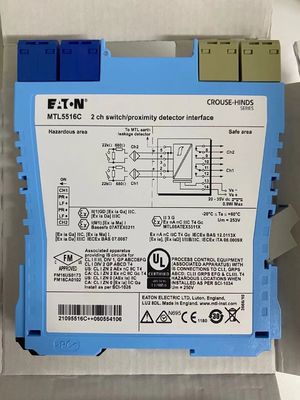

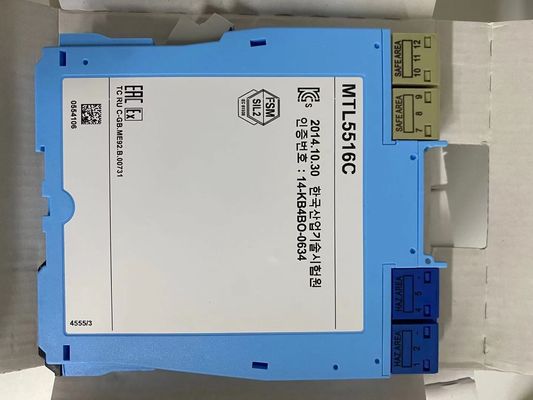

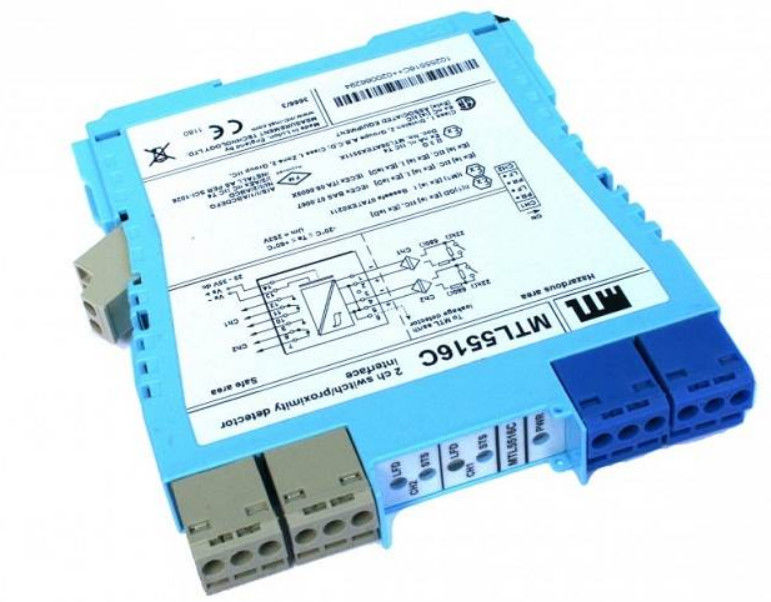

Interfaccia del rilevatore di prossimità dell'interruttore MTL5516C NAMUR Input, Relay Output

MTL5516C Interfaccia di interruttore/detettore di prossimità per strumenti MTL

L'MTL5516/C consente di controllare due carichi di zona sicura mediante un interruttore
Se selezionato, aprire il dispositivo di controllo della velocità.
Le condizioni di cortocircuito o di cortocircuito nel cablaggio di campo sono rilevate dal dispositivo di rilevamento dei guasti di linea (Linefault Detection - LFD) e indicate anche nella parte superiore del modulo.
L'inversione di fase per ciascun canale è selezionata da un interruttore sul lato di
il modulo e l'uscita sono forniti da contatti del relè di passaggio.
circuito in entrambi i circuiti di campo.

Classificazione:
Cfr. anche specifica comune

• Numero di canali
Due.
• Posizione degli interruttori
Zona 0, zona pericolosa IIC, T6
Div. 1, luogo pericoloso del gruppo A
• Posizione del rilevatore di prossimità
Zona 0, zona pericolosa IIC, T4?? 6 se adeguatamente certificata
Div. 1, luogo pericoloso del gruppo A
• Input per le zone pericolose
Input conformi alle norme BS EN60947 ‧5‧6:2001 per i rilevatori di prossimità (NAMUR)
• tensione applicata al sensore
7 a 9 V di corrente continua da 1kΩ ±10%
• Caratteristiche di input/output
Fase normale
Le uscite chiuse se l'input è > 2,1 mA (< 2kΩ nel circuito di ingresso)
Le uscite aperte se l'input è < 1,2 mA (> 10kΩ nel circuito di ingresso)
Isteresia: 200μA (650Ω) nominale
• rilevamento dei guasti della linea (LFD) (se selezionato)
L'utilizzo è selezionabile tramite interruttori situati sul lato dell'unità.
disattivato se viene rilevato un guasto della linea di ingresso.
Alarme di circuito aperto se < 50 μA
Disattivazione dell'allarme di circuito aperto se l'intensità è superiore a 250 μA
Alarme di cortocircuito se Rin < 100Ω
Disattivare l'allarme di cortocircuito se Rin > 360Ω
Nota: le resistenze devono essere montate quando si utilizza l'impianto LFD con ingresso di contatto
500Ω a 1kΩ in serie con interruttore
20 kΩ a 25 kΩ in parallelo con l'interruttore
• Soluzione della zona sicura
due relè monopoli con contatti di passaggio
Nota: i carichi reattivi devono essere adeguatamente soppressi
• Caratteristiche del relè
Tempo di risposta: massimo 10 ms
Classificazione di contatto (zona di sicurezza):
250 V a.c., 2A, cosØ > 0.7,
40V di corrente, 2A, carico resistivo
Numero di contatto (zona 2):35V, 2A, 100VA.
• Consumo massimo di corrente
35mA a 24V
11.Disposizione di potenza all'interno dell'unità
0.84W a 24V

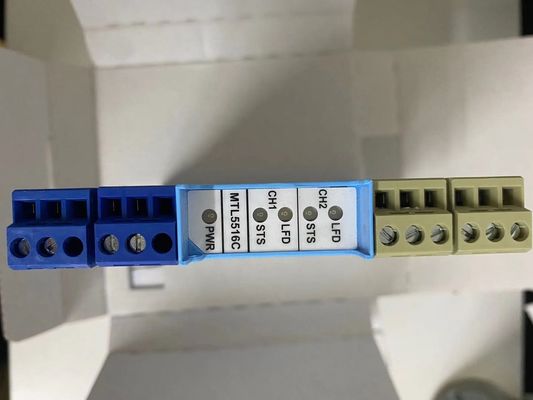

• Indicatori LED
Verde: indicazione della potenza
Giallo: due: stato del canale, acceso quando l'uscita è alimentata
Rosso: due: indicazione LFD, quando viene rilevato un guasto della linea
• Descrizione della sicurezza (per ogni canale)
U_o= 10,5 V I_o=14mA P_o= 37mW Um = 253V rms o dc
