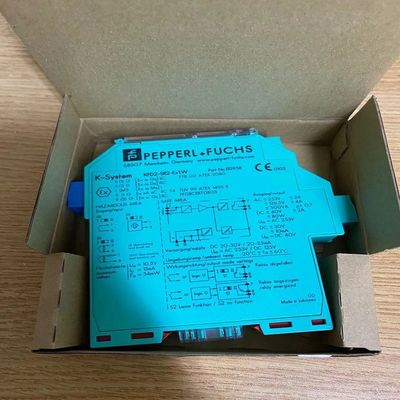

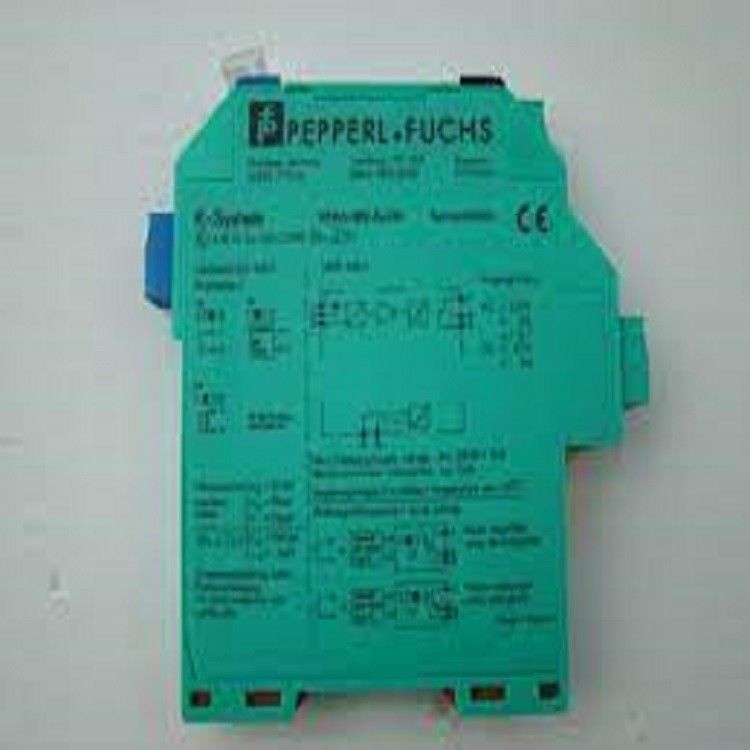

KFD2-SR2-EX1.W PEPPERL FUCHS Barriera isolata

Dettagli del prodotto:
Fabbricante: Pepperl+Fuchs
Numero del prodotto. : KFD2-SR2-EX1.W
Tipo di prodotto: Barriere isolate per trasformatori

Caratteristiche:

• Barriera isolata a 1 canale
• Fornitura di corrente continua a 24 V (Power Rail)
• Contatto a secco o ingressi NAMUR
• Uscita del contatto del relè
• Determinazione dei guasti della linea (LFD)
• Modalità di funzionamento reversibile
• Fino a SIL 2 (SC 3) conforme alla norma IEC/EN 61508

Funzione

Questa barriera isolata è utilizzata per applicazioni di sicurezza intrinseca.

Il dispositivo trasmette segnali digitali dai sensori NAMUR o dai contatti secchi dalla zona pericolosa alla zona non pericolosa.

Il sensore di prossimità o il contatto meccanico controlla il carico laterale di controllo per un'uscita di contatto del relè.

Con gli interruttori è possibile invertire la modalità di funzionamento e disattivare il rilevamento di guasti della linea.

Durante una condizione di guasto, il relè ritorna allo stato disattivato e i LED indicano il guasto secondo NAMUR NE 44.

Se il dispositivo è azionato tramite Power Rail, è inoltre disponibile un messaggio di errore collettivo.

Dati tecnici

1. Specificativi generali

Tipo di segnale: Input digitale

2. Parametri relativi alla sicurezza funzionale

Livello di integrità della sicurezza (SIL): SIL 2

Capacità sistematica (SC): SC 3

3. Fornitura

Collegamento: Power Rail o terminali 14+, 15-

tensione nominale: 19... 30 V di corrente

Ripple: ≤ 10 %

Corrente nominale: ≤ 35 mA

Dissipazione di potenza: ≤ 0,7 W

Consumo di energia: ≤ 0,7 W

4. Input

Lato di connessione: lato del campo

Collegamento: terminali 1+, 2+, 3-

Valori nominali: in conformità alla norma EN 60947-5-6 (NAMUR)

tensione di circuito aperto/corrente di cortocircuito: circa 8 V DC / circa 8 mA

Punto di commutazione/isteresi di commutazione: 1.2... 2,1 mA / approssimativamente 0,2 mA

Determinazione dei guasti della linea: rottura I ≤ 0,1 mA, cortocircuito I > 6 mA

Rapporto pulso/pausa: 20 ms / min. 20 ms

5. Produzione

Lato di connessione: lato di controllo

Collegamento: terminali 7, 8, 9

Prodotto: ; relè del segnale

Carico di contatto: 250 V AC/2 A/cos φ > 0.75126,5 V AC/4 A/cos φ > 0.7540 V DC/2 A carico resistivo

Corrente minima di interruttore: 2 mA / 24 V DC

Ritardo a carico/discarico: circa 20 ms / circa 20 ms

Durata di vita meccanica: 10⁷cicli di cambio

Messaggio di errore collettivo: Ferrovie elettriche

6Caratteristiche di trasferimento

Frequenza di cambio: > 10 Hz

7Isolamento galvanico

Input/Output: isolamento rinforzato secondo la norma IEC/EN 61010-1, tensione nominale di isolamento 300 V_Eff

Input/alimentazione: isolamento rinforzato secondo la norma IEC/EN 61010-1, tensione nominale di isolamento 300_Veff

Fonte di uscita/alimentazione: isolamento rinforzato secondo la norma IEC/EN 61010-1, tensione nominale di isolamento 300 V_Eff

8Indicatori/impostazioni

Elementi di visualizzazione: LED

Elementi di controllo: Interruttore DIP

Configurazione: tramite interruttori DIP

Etichettatura: spazio per l'etichettatura anteriore

9. Conformità

Compatibilità elettromagnetica: EN 21:2017, EN 61326-3-1:2017, EN IEC 61326-3-2:2018

Grado di protezione: IEC 60529:1989+A1:1999+A2:2013

Sicurezza funzionale: IEC/EN 61508:2010

Input: EN 60947-5-6:2000

10Condizioni ambientali

Temperatura ambiente: -40... 70 °C (-40... 158 °F)

11Specificità meccaniche

Grado di protezione: IP20

Collegamento: terminali a vite

Massa: circa 150 g

Dimensioni: 20 x 119 x 115 mm (0,8 x 4,7 x 4,5 pollici) (W x H x D), tipo di alloggiamento B2

Altezza: 119 mm

Larghezza: 20 mm

Profondezza: 115 mm

Montaggio: su rotaie di montaggio DIN da 35 mm conforme alla norma EN 60715:2001
