1. Specificativi generali
Tipo di segnale: Input digitale
2. Parametri relativi alla sicurezza funzionale
Livello di integrità della sicurezza (SIL): SIL 2
3. Fornitura
Collegamento: terminali 23, 24
tensione nominale: 20... 90 V DC / 48... 253 V AC 50... 60 Hz
Dissipazione/consumo di potenza: ≤ 2 W ; 2,5 VA / 2,2 W ; 3 VA
4. Interfaccia
Interfaccia di programmazione: presa di programmazione
5. Input
Lato di connessione: lato del campo
Collegamento: Input I: sensore a 2 fili: terminali 1+, sensore a 3 fili: terminali 1+, 2 e 3
Input II: terminali 13+, 14 - sostituzione di avvio;
Input I: Sensore a 2 o 3 fili, sensore conforme alla norma EN 60947-5-6 (NAMUR) o a contatto meccanico
tensione di circuito aperto/corrente di cortocircuito: 22 V / 40 mA
Resistenza di ingresso: 40,7 kΩ
Punto di commutazione/isteresi di commutazione: Logica 1: > 2,5 mA; logica 0: < 1,9 mA
Durata dell'impulso: > 50 μs
Frequenza di ingresso: 0.001... 10000 Hz
Determinazione dei guasti della linea: rottura I ≤ 0,15 mA; cortocircuito I > 4 mA
Input II: Sottoscrizione di avvio: 1... 1000 s, regolabile in passaggi di 1 s
Attivo/passivo: I > 4 mA (per min. 100 ms) / I < 1,5 mA
tensione di circuito aperto/corrente di cortocircuito: 18 V / 5 mA
6. Produzione
Lato di connessione: lato di controllo
Collegamento: uscita I: terminali 10, 11, 12
uscita II: terminali 16, 17, 18
uscita III: terminali 19+, 20-
uscita IV: terminali 8+, 7-
Prodotto I, II: segnale, relè
Carico di contatto: 250 V AC / 2 A / cos φ ≥ 0,7 ; 40 V DC / 2 A
Durata di vita meccanica: 5 x 107 cicli di commutazione
Ritardo a carico/discarico: circa 20 ms / circa 20 ms
Prodotto III: uscita elettronica, passiva
Carico di contatto: 40 V di corrente
Livello del segnale: 1 segnale: (L+) -2,5 V (50 mA, a prova di cortocircuito/sovraccarico)
Segnale a zero: uscita bloccata (corrente fuori stato ≤ 10 μA)
Prodotto IV: analogo
Intervallo di corrente: 0... 20 ma o 4... 20 ma
tensione in circuito aperto: massimo 24 V di corrente continua
Carico: massimo 650 Ω
Segnale di guasto: I ≤ 3,6 mA in scala inferiore, ≥ 21,5 mA in scala superiore (secondo NAMUR NE43)

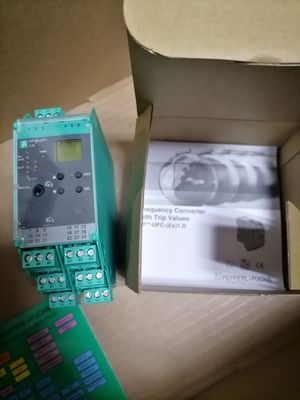

7Indicatori/impostazioni
Elementi di visualizzazione: LED, display
Elementi di controllo: Pannello di controllo
Configurazione: tramite pulsanti di comando
tramite PACTware
Etichettatura: spazio per l'etichettatura anteriore
8. Conformità
Compatibilità elettromagnetica: NE 21:2006
Grado di protezione: IEC 60529:2001
9Condizioni ambientali
Temperatura ambiente: -20... 60 °C (-4... 140 °F)

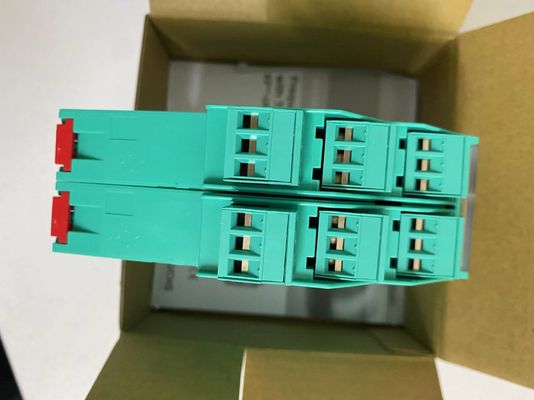

10Specificità meccaniche
Grado di protezione: IP20
Collegamento: terminali a vite
Massa: 300 g
Dimensioni: 40 x 119 x 115 mm (1,6 x 4,7 x 4,5 pollici) (W x H x D), tipo di alloggiamento C2
Altezza: 119 mm
Larghezza: 40 mm
Profondezza: 115 mm
Montaggio: su rotaie di montaggio DIN da 35 mm conforme alla norma EN 60715:2001
