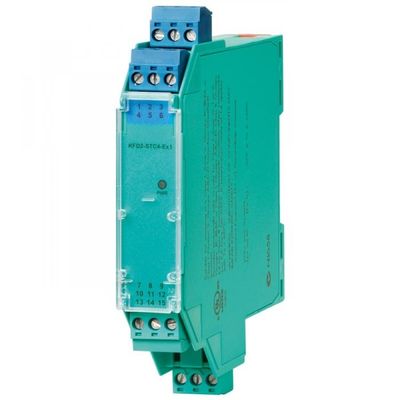

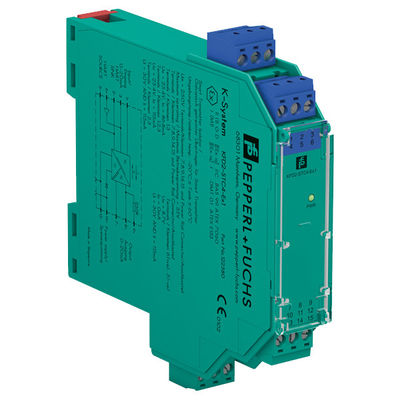

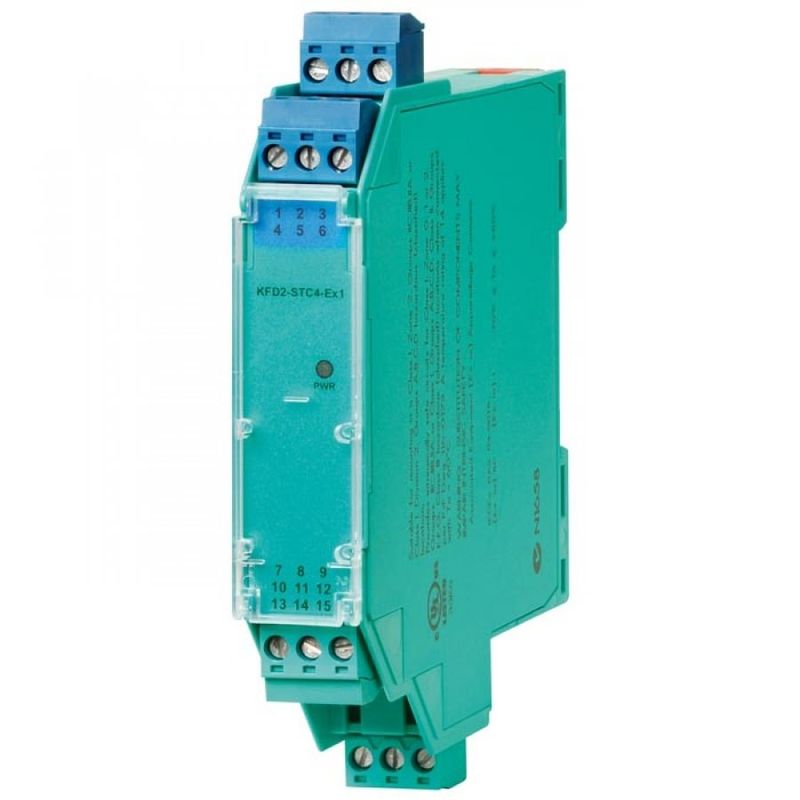

| Specificativi generali |
| Tipo di segnale |
Input analogo |
| Parametri relativi alla sicurezza funzionale |
| Livello di integrità della sicurezza (SIL) |
SIL 2 |
| capacità sistematica (SC) |
SC 3 |
| Fornitura |
| Connessione |
Power Rail o terminali 14+, 15- |
| Voltaggio nominale |
18... 30 V di corrente |
| Ripple |
entro la tolleranza di alimentazione |
| Dissipazione di potenza |
≤ 1 W a carico massimo |
| Consumo di energia |
≤ 1,6 W a carico massimo |
| Input |
| Lato di connessione |
lato del campo |
| Connessione |
terminali 1+, 2-, 3 |
| Segnale di ingresso |
4... 20 mA |
| tensione di circuito aperto/corrente di cortocircuito |
terminali 1+, 3: 24 V / 25 mA |
| Resistenza di ingresso |
terminali da 265 Ω al massimo 2-, 3, terminali da 330 Ω al massimo 1+, 3 |
| Tensione disponibile |
≥ 17 V a 20 mA; ≥ 21 V a 4 mA, terminali 1+, 3 |
| Prodotto |
| Lato di connessione |
lato di controllo |
| Connessione |
terminali 7+, 8-, 9- (sink)
terminali 7-, 8+, 9+ (fonte)
vedere informazioni aggiuntive |
| Carico |
0... 800 Ω |
| Segnale di uscita |
4... 20 mA ( sovraccarico > 25 mA) |
| Ripple |
massimo 50 μArms |
| Fornitura esterna (ciclo) |
2... 30 V DC
Se la tensione esterna è > 19 V, è necessario un carico ≥ ((V - 19) / 0,02) Ω. V rappresenta il valore della tensione esterna.
Il resistore interno da 250 Ω al terminale 9 può essere utilizzato come carico. |
| Caratteristiche del trasferimento |
| Diversione |
a 20 °C, 4... 20 mA
≤ 10 μA incl. taratura, linearità, isteresi, carichi e fluttuazioni della tensione di alimentazione |
| |
Influenza della temperatura ambiente |
≤ 0,25 μA/K |
| Intervallo di frequenza |
lato del campo verso il lato del comando: larghezza di banda con 0,5 Vppsegnale 0... 7,5 kHz (-3 dB)
lato del comando verso il lato del campo: larghezza di banda con 0,5 Vppsegnale 0,3... 7,5 kHz (-3 dB) |
| Tempo di regolamento |
200 μs |
| Tempo di aumento/tempo di diminuzione |
100 μs |
| Isolamento galvanico |
| Prodotto/alimentazione |
isolamento funzionale, tensione nominale di isolamento 50 V CA |
| Indicatori/impostazioni |
| Elementi di visualizzazione |
LED |
| Etichettatura |
spazio per l'etichettatura anteriore |
| Conformità alla direttiva |
| Compatibilità elettromagnetica |
|
| |
Direttiva 2014/30/UE |
EN 61326-1:2013 (località industriali) |
| Conformità |
| Compatibilità elettromagnetica |
NE 21:2012
EN 61326-3-2:2008 |
| Grado di protezione |
IEC 60529:2001 |
| Protezione da scosse elettriche |
UL 61010-1:2012 |
| Condizioni ambientali |
| Temperatura ambiente |
-20... 60 °C (-4... 140 °F)
gamma di temperature ambientali estesa fino a 70 °C (158 °F), fare riferimento al manuale per le condizioni di montaggio necessarie |
| Specificità meccaniche |
| Grado di protezione |
IP20 |
| Connessione |
terminali a vite |
| Massa |
circa 200 g |
| Dimensioni |
20 x 124 x 115 mm (0,8 x 4,9 x 4,5 pollici) (W x H x D), tipo di alloggiamento B2 |
| |
Altezza |
124,0 mm |
| |
Larghezza |
20 mm |
| |
Profondezza |
115 mm |
| Montaggio |
su rotaie di montaggio DIN da 35 mm conforme alla norma EN 60715:2001 |
| Dati per l'applicazione in aree pericolose |
| Certificato di esame UE del tipo |
CML 17 ATEX 2029X |
| |
Marcatura |
 II (1) G [Ex ia Ga] IIC
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] |
| |
Input |
[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I |
| Fornitura |
|
| |
Tensione massima di sicurezza |
250 V (Attenzione, la tensione nominale può essere inferiore). |
| Attrezzature |
terminali 1+, 3- |
| |
Voltaggio |
27.2 V |
| |
Corrente |
93 mA |
| |
Potenza |
633 mW |
| |
Capacità interna |
5 nF |
| |
Induttanza interna |
0 mH |
| Attrezzature |
terminali 2-, 3 |
| |
Voltaggio |
30 V |
| |
Corrente |
115 mA |
| |
Potenza |
1 W |
| |
Voltaggio |
2 V |
| |
Corrente |
8.5 mA |
| |
Potenza |
1.1 mW |
| Attrezzature |
terminali 1+, 2 / 3- |
| |
Voltaggio |
27.2 V |
| |
Corrente |
115 mA |
| |
Potenza |
782 mW |
| |
Capacità interna |
5 nF |
| |
Induttanza interna |
0 mH |
| Prodotto |
|
| |
Tensione massima di sicurezza |
250 V (Attenzione, la tensione nominale può essere inferiore). |
| Certificato |
CML 17 ATEX 3028X |
| |
Marcatura |
II 3 G Ex ec II C T4 Gc |
| Isolamento galvanico |
|
| |
Input/Output |
Isolamento elettrico sicuro conforme alla norma IEC/EN 60079-11:2007, valore massimo di tensione 375 V |
| |
Input/alimentazione |
Isolamento elettrico sicuro conforme alla norma IEC/EN 60079-11:2007, valore massimo di tensione 375 V |
| Conformità alla direttiva |
|
| |
Direttiva 2014/34/UE |
EN IEC 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012 |
| Omologazioni internazionali |
| Omologazione UL |
E106378 |
| |
Disegno di controllo |
116-0439 (cULus) |
| Omologazione IECEx |
|
| |
Certificato IECEx |
IECEx CML 17.0015X |
| |
Marcatura IECEx |
[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
Ex ex IIC T4 Gc |
