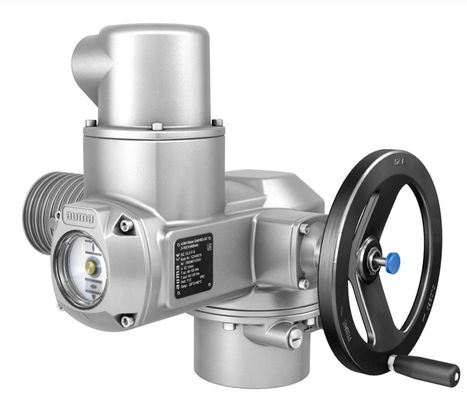

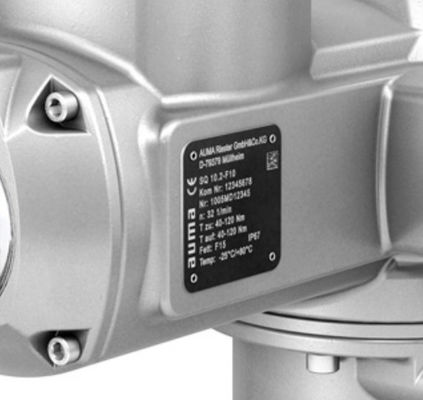

AUMA SQ 10.2-F10 Attuatore di rotazione di parti con comandi di attuatori matici AM 01.1

Dettagli del prodotto:

Produttore: AUMA
Numero del prodotto. : SQ 10.2-F10+AM 01.1
Tipo di prodotto: Attuatore a rotazione parziale con comandi per attuatori matici

Attuatori SQ e SQR
Gli attuatori di tipo SQ per attività aperta-vicina e attività di posizionamento sono classificati per le classi A e B o per i tipi di attività S2 - 15 min.
Gli attuatori di modulazione della gamma SQR sono destinati alla classe C o ai tipi di carico S4 - 25%.

Gli attuatori di tipo SQ/SQR possono essere combinati con vari comandi, dal semplice comando OPEN-CLOSE alla versione microcontrollata con registrazione dei dati di funzionamento o interfaccia bus di campo.

Informazioni generali
Gli attuatori a rotazione parziale AUMA NORM richiedono comandi esterni.
Per le dimensioni SQ 05.2 SQ 10.2, AUMA offre comandi per l'attuatore AM o AC. Questi possono anche essere facilmente montati sull'attuatore in una data successiva.

Nota sul tavolo
1) Tempo di funzionamento La velocità di funzionamento si riduce con l'aumento della coppia.
2) Intervallo di coppia La coppia di scatto è regolabile per le direzioni OPEN e CLOSE nell'intervallo di coppia indicato.
3) Peso Il peso indicato comprende l'attuatore AUMA NORM a rotazione parziale con motore a corrente alternata a 3 fasi, connessione elettrica standard, accoppiamento non forato e ruota manuale
4) Peso con base e leva Il peso indicato comprende l'attuatore a rotazione parziale AUMA NORM con motore CA a 3 fasi, connessione elettrica standard e ruota a mano, base e leva incluse.

Caratteristiche e funzioni
Tipo di lavoro Tempo di lavoro breve S2 - 15 min, classi A e B secondo la norma EN 15714-2 Per tensione nominale, temperatura ambiente +40 °C e a carico con il 35% della coppia massima del motore di derivazione DC,tipo IM B9 secondo IEC 60034-7, IC410 procedura di raffreddamento secondo IEC
60034-6 Tensione di rete, frequenza di rete 24 V corrente continua Variazione ammissibile della tensione di rete: ±10 % Categoria di sovratensione Categoria III secondo IEC 60364-4-443 Classe di isolamento Norma: F,Tropical Motor Protection Standard (Norma di protezione motore): Termointerruttori (NC) Angolo di oscillazione Standard: regolabile tra 75° e < 105° Opzioni: 15° a < 45°, 45° bis < 75°, 105° a < 135°, 135° a < 165°, 165° a < 195°, 195° a <
225° Blocco automatico Sì (gli attuatori a rotazione parziale si bloccano automaticamente se la posizione della valvola non può essere modificata dal punto di fermo mentre la coppia agisce sull'azionamento di uscita).

Funzionamento manuale

Azionamento manuale per la regolazione e il funzionamento di emergenza, ruota manuale non ruota durante il funzionamento elettrico
Opzioni: bloccabile con ruota a mano
Estensione del tronco della ruota manuale
Strumenti elettrici per il funzionamento di emergenza con quadrato di 30 mm o 50 mm
Indicazione per il funzionamento manuale
(opzione)
Indicazione se il funzionamento manuale è attivo/non attivo tramite un singolo interruttore (1 contatto di cambio)
Per ulteriori informazioni si rimanda alla scheda tecnica separata "Dati tecnici per interruttori".
Connessione elettrica Standard: connettore AUMA a presa/saccaggio con connessione a vite
Opzioni: terminali o connessione a crimp
di larghezza superiore a 50 mm
Fitti per le entrate dei cavi Standard: Fitti metrici
Opzioni: fili Pg, fili NPT, fili G
Piano del terminal TPA37R1AA-001-000
