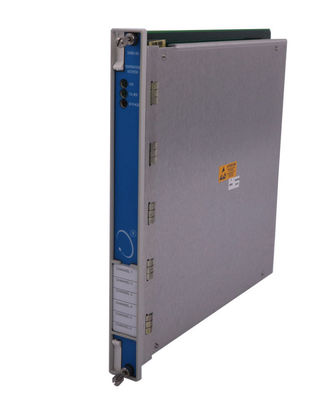

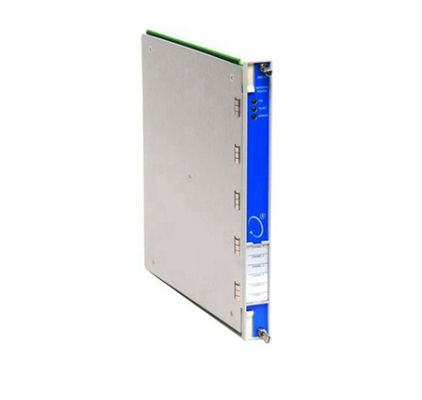

3500/60-01-CN Sistema di monitoraggio delle vibrazioni Bently Nevada

Bently Nevada 3500/60-01-CN uscite del registratore

Descrizione

I moduli 3500/60 forniscono sei canali di monitoraggio della temperatura e accettano entrambe le entrate di temperatura del resistence temperature detector (RTD) e del thermocouple (TC).I moduli condizionano questi input e li confrontano con i parametri di allarme programmabili dall'utenteIl 3500/60 e il 3500/61 forniscono funzionalità identiche, tranne che il 3500/61 fornisce uscite per ciascun dei suoi sei canali mentre il 3500/60 no.

L'utente programma i moduli per eseguire misurazioni di temperatura RTD o TC utilizzando il software di configurazione del rack 3500.Diversi moduli di I/O sono disponibili nelle versioni RTD/TC non isolate o isolate TCL'utente può configurare la versione RTD/TC non isolata per accettare input TC o RTD, o una miscela di input TC e RTD.La versione isolata TC fornisce 250 Vdc di isolamento canale-canale per proteggere dalle interferenze esterne.

Quando sono utilizzati in una configurazione Triple Modular Redundant (TMR), i monitor di temperatura devono essere installati vicini gli uni agli altri in gruppi di tre.il sistema utilizza due tipi di votazione per garantire un funzionamento accurato ed evitare guasti di un singolo punto.

Informazioni

Senza uscite del registratore
3500/60-AA-BB
• Tipo di modulo A:I/O
01 RTD/TC Moduli di I/O non isolati Terminazioni interne
02 RTD/TC Modulo I/O non isolato Terminazioni esterne
03 TC Terminazioni interne dei moduli di I/O isolati
04 TC Modulo di I/O isolato Terminazioni esterne
05 RTD/TC Modulo di I/O non isolato con barriere interne
• B:Opzione di approvazione da parte dell'agenzia
00 Nessuna
01 CSA/NRTL/C (Classe 1, Divisione 2)
02 ATEX/ IECEx/ CSA (Classe 1, Zona 2)

Cavi
3500/60 e 3500/61 Transducer (XDCR) Signal to External Termination (ET) Block Cable

134544-AAAA-BB
• A: Lunghezza del cavo
0005 5 piedi (1,5 metri)
0007 7 piedi (2,1 metri)
0010 10 piedi (3,0 metri)
0025 25 piedi (7,5 metri)
0050 15 metri
0100 100 piedi (30,5 metri)
• B:Istruzioni di assemblaggio
01 Non assemblati
02 Assemblati

3500/60 -Specifico
• 163179-01 3500/60 Monitor di temperatura (senza registratori)
• 133827-01 3500/60 RTD/TC Modulo I/O non isolato, terminali esterni.
• 133819-01 3500/60 RTD/TC Modulo I/O non isolato, terminali interni
• 133835-01 3500/60 TC Modulo di I/O isolato, terminazioni interne.
• 133843-01 3500/60 TC Modulo di I/O isolato, terminazioni esterne.
• 136711-01 3500/60 RTD/TC I/O Modulo con barriere interne e terminazioni interne (non isolato)

Raccomandazione del prodotto correlato:

Domande frequenti:

D: I vostri prodotti sono nuovi e originali?
R: Sì, sono nuovi e originali.

D: Quanto dura la garanzia?
R: Garanzia di un anno.
