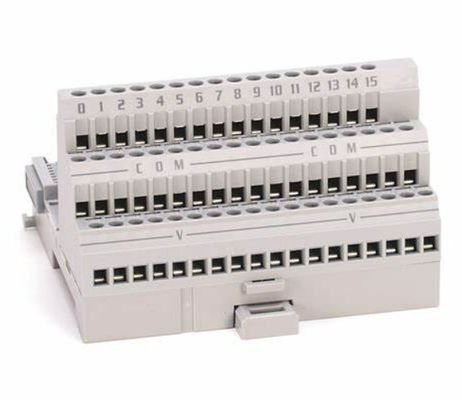

1794-TB3 ALLEN BRADLEY PLC Products Flex I/O Terminal Base

Dettagli del prodotto:
Produttore: Allen Bradley
Numero del prodotto. : 1794-TB3
Tipo di prodotto:Flex I/O Terminal Base Unit

Il 1794-TB3 è un'unità di base terminale che fa parte della piattaforma Flex I/O di Allen-Bradley.Viene fornito con tre (3) strisce di terminali di pinza a vite.

Il 1794-TB3 è un componente Flex I/O prodotto da Allen-Bradley.utilizzati principalmente come punti terminali di dispositivi di campo e di dispositivi di alimentazione. questo modulo è utilizzato anche per ospitare i moduli Flex I/O in particolare, 1794-IA8, 1794-IA8I, 1794-IA16, 1794-OA8, 1794-OA8I, 1794-OA16, 1794-IB8, 1794-IB16XT, 1794-IB10XOB6, 1794-IB10XOB6XT, 1794-IC16,1794-IG16, 1794-IH16, 1794-IV16, 1794-OB8, 1794-OB8EP, 1794-OB8EPXT, 1794-OB16, 1794-OB16D, 1794-OB16P, 1794-OB16PXT, 1794-OC16, 1794-OG16, 1794-OV16, 1794-OV16P, 1794-OW8 e 1794-OW8XT.Il 1794-TB3 ha tre (3) strisce terminaliLa striscia terminale superiore è composta da sedici (16) terminali designati per il cablaggio dei segnali di ingresso e di uscita.con una lunghezza massima non superiore a 50 mm,. -V Common si trova ai terminali B-16 e B-33; +V (Voltage In) Terminals si trova ai terminali C-34 e C-5.il terminale di catenazione della margherita si trova a C-34 (+) e B-16 (-) per l'approvvigionamento in e C-51 (+) e B-33 (-) per l'approvvigionamento in. Il 1794-TB3 ha terminali di pinza a vite. Per installare la base del terminale, posizionare la base del terminale in un orientamento leggermente angolare.Agganciare la base del terminale sulla parte superiore della rotaia DIN per fissare la parte posteriore della base del terminale alla rotaia DIN. Il gancio della base del terminale deve scivolare sotto il bordo del modulo dell'adattatore e il connettore FlexBus è collegato.Per bloccare la base del terminale alla DIN Rail, spingere la base del terminale fino a quando il 1794-TB3 si allinea e si impegna con la rotaia DIN.

L'unità di base del terminale I/O 1794-TB3 Flex di Allen-Bradley è un dispositivo che fornisce punti di connessione terminali per il cablaggio I/O e contribuisce alla formazione del backplane.Dispone di un massimo di 16 connessioni I/O con 18 terminali comuni e 18 terminali di tensioneIl 1794-TB3 è utilizzato in un'applicazione con un valore elettrico di 125 V AC/DC e ha una capacità massima di corrente di 10 A con 0,21 x 1.3 mm2 (24-16 AWG) filo di rame a strati destinato ad essere utilizzato con moduli di ingresso e di uscitaIl 1794-TB3 ha un Flexbus di 5V DC a 640mA e fornisce una corrente di 2A ai terminali I/O. Ha anche terminali V/COM di 125V DC/AC e 10A a 50-60Hz.

Il 1794-TB3 fornisce un isolamento di tensione di 125V (continuo) utilizzando il tipo di isolamento di base tra i terminali di cablaggio di campo a FLEXBUS e ha una coppia di vite terminale di 0,56 x 0,79 Nm (5 x 7 lb-in).Ha un codice di temperatura designato T4A (Nord America) e un codice di temperatura IEC T4Il 1794-TB3 ha una temperatura operativa di -20-70°C (-4-158°C).F) ad un'umidità relativa non condensante pari al 5-95% ed è stato testato e valutato per resistere a uno shock operativo di 30G e a una vibrazione di 5G a 10-500Hz.Il 1794-TB3 è c-UL-us, UL, CSA e CE-certificato e ha una dimensione di 94mm x 94mm x 69mm (3.7in x 3.7in x 2.7in).
