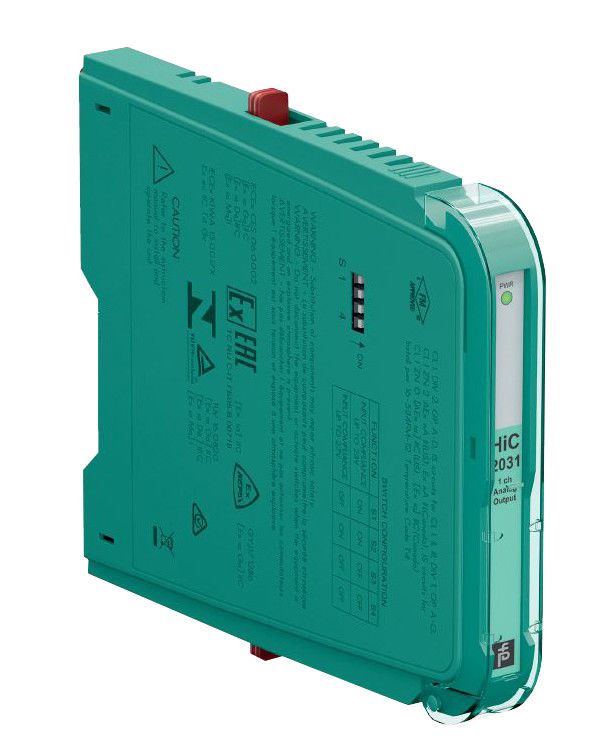

Dettagli del prodotto:
Fabbricante: Pepperl+Fuchs
Numero del prodotto. : HIC2031
Tipo di prodotto: driver corrente
Caratteristiche:
- Barriera isolata a 1 canale
- Fornitore di corrente continua a 24 V (bus)
- Corrente di uscita fino a 650 Ω di carico
- Diminuzione della potenza
- Fino a SIL 2 (SC 3) conforme alla norma IEC/EN 61508
Funzione
Questa barriera isolata è utilizzata per applicazioni di sicurezza intrinseca.
Ripete il segnale di ingresso da un sistema di controllo per azionare i convertitori I/P HART, gli attuatori delle valvole e i display situati in una zona pericolosa.
I segnali digitali sono sovrapposti ai valori analogici sul lato del campo o sul lato di controllo e vengono trasferiti in entrambi i sensi.
Un circuito di campo aperto presenta un'elevata impedenza sul lato di controllo per consentire al sistema di controllo di monitorare le condizioni di allarme.
Questo dispositivo e' montato su una scheda terminale HiC.
Dati tecnici
1. Specificativi generali
Tipo di segnale:Uscita analogica
2. Parametri relativi alla sicurezza funzionale
Livello di integrità della sicurezza (SIL): SIL 2
Capacità sistematica (SC): SC 3
3- Fornitura
Collegamento: SL1: 1a (((-), 1b ((-); 2a (((+), 2b ((+)
tensione nominale: 19... 30 V bus a corrente continua alimentato tramite termination board
Ripple:≤ 10 %
Corrente nominale: ≤ 30 mA a 24 V
Dissipazione di potenza: ≤ 600 mW a 20 mA e carico di 500 Ω
Consumo di energia: ≤ 700 mW
4. Input
Lato di connessione: lato di controllo
Collegamento: SL1: 8a(+), 7a(-)
Segnale di ingresso: 4... 20 mA, limitato a circa 26 mA
Voltaggio di ingresso: tensione a circuito aperto del sistema di controllo < 30 V
Caduta di tensione: circa 6 V a 20 mA
Resistenza di ingresso: > 100 kΩ, con cablaggio di campo aperto
5. Produzione
Lato di connessione: lato del campo
Collegamento: SL2: 5a (((+), 5b ((-)
Voltaggio: ≥ 13 V a 20 mA
corrente: 4... 20 mA
Carico: 0... 650 Ω
Ripple: 20 mV rms
