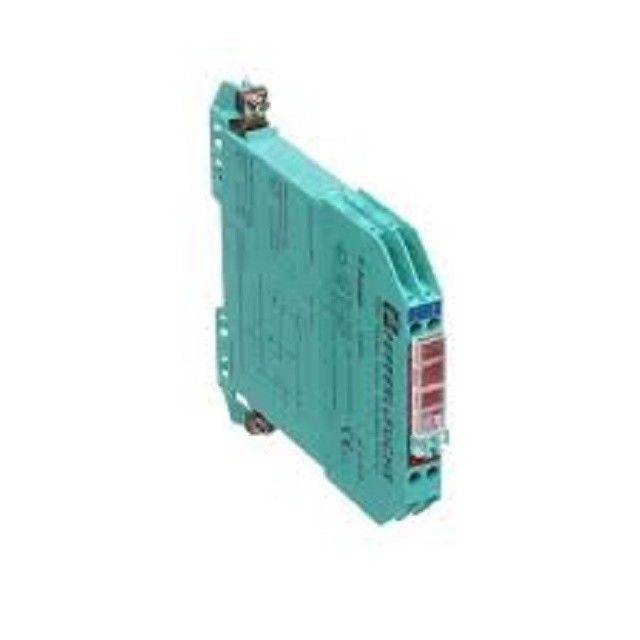

Pepperl+Fuchs Z787.H Zener Barrier 2 Channel versione ad alta potenza
Dettagli del prodotto:
Fabbricante: Pepperl+Fuchs
Numero del prodotto. : Z787.H
Tipo di prodotto: Barriera di Zener
Caratteristiche:
- 2 canali
- Versione CC, polarità positiva
- tensione di funzionamento 26,5 V a 10 μA
- Resistenza in serie massima 250 Ω
- Fusibili di potenza nominale 80 mA
- Montabile su rotaia DIN
- Versione ad alta potenza
- con diodo di ritorno
Funzione
La barriera di Zener impedisce il trasferimento di energia inaccettabilmente elevata dall'area sicura all'area pericolosa.
I diodi di Zener nella barriera di Zener sono collegati nella direzione opposta.a causa di un guasto nella zona sicuraLa barriera di Zener ha una polarità positiva, cioè gli anodi dei diodi di Zener sono messa a terra.
Questa versione ad alta potenza ha una resistenza seriale più piccola e quindi fornisce una tensione più elevata al dispositivo di campo.
La barriera di Zener è per la valutazione dei segnali provenienti dall'area pericolosa.pertanto l'ipotesi attuale per i calcoli di sicurezza intrinseca è pari a zero.
A seconda dell'applicazione, per la connessione seriale o parallela si applicano parametri di sicurezza intrinseci aumentati o diminuiti.Esempi di applicazioni possono essere trovati nella descrizione del sistema delle barriere di Zener.
Dati tecnici
1. Specificativi generali
Tipo: Versione CC, polarità positiva
2Specificità elettriche
Resistenza nominale: 240 Ω
Resistenza in serie: massimo 250 Ω
Classificazione dei fusibili: 80 mA
3. Connessione all' area pericolosa
Collegamento: terminali 1, 2; 3, 4
4- Connessione all' area sicura.
Collegamento: terminali 5, 6, 7, 8
tensione di funzionamento
Ciclo di alimentazione: massimo 27 V
Ciclo di misurazione: massimo 26,5 V a 10 μA
5. Conformità
Grado di protezione: IEC 60529
6Condizioni ambientali
Temperatura ambiente: -20... 60 °C (-4... 140 °F)
Temperatura di conservazione: -25... 70 °C (-13... 158 °F)
Umidità relativa: massimo 75 %, senza condensazione
7Specificità meccaniche
Grado di protezione: IP20
Collegamento: terminali a vite
Sezione trasversale del nucleo: mass. 2 x 2,5... mm2
Massa: circa 150 g
Dimensioni: 12.5 x 115 x 116 mm (0,5 x 4,5 x 4,6 pollici) (W x H x D)
Altezza: 115 mm
Larghezza: 12.5 mm
Profondezza: 116 mm
Tipo di costruzione: alloggiamento modulare del terminale, cfr. descrizione del sistema
Montaggio: su rotaie di montaggio DIN da 35 mm conforme alla norma EN 60715:2001
