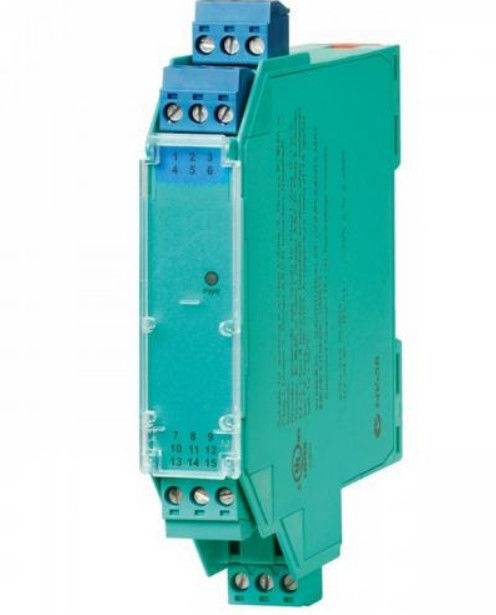

Dettagli del prodotto:
Fabbricante: Pepperl+Fuchs
Numero del prodotto. :KCD2-STC-Ex1.20
Tipo di prodotto: alimentatore SMART per trasmettitori
Caratteristiche:
- Barriera isolata a 1 canale
- Fornitura di corrente continua a 24 V (Power Rail)
- Input per trasmettitori SMART a due fili e fonti di corrente
- Splitter di segnale (1 ingresso e 2 uscite)
- Doppia uscita 0/4 mA... 20 mA o 0/1 V... 5 V
- Blocchi terminali con prese di prova
- Fino a SIL 2 (SC 3) conforme alla norma IEC/EN 61508
Funzione
Il dispositivo fornisce trasmettitori a due fili nell'area pericolosa e può anche essere utilizzato con fonti di corrente.
Trasferisce il segnale di ingresso analogo nell'area di sicurezza come due segnali di uscita isolati.
La comunicazione bidirezionale è supportata per i trasmettitori SMART che utilizzano la modulazione della corrente per trasmettere dati e la modulazione della tensione per ricevere dati.
L'uscita viene selezionata come fonte di corrente, pozzo di corrente o fonte di tensione tramite interruttori.
Le prese di prova per il collegamento dei comunicatori HART sono integrate nei terminali del dispositivo.
Dati tecnici
1.specificazioni
Tipo di segnale: Input analogo
2.Parametri relativi alla sicurezza funzionale
Livello di integrità della sicurezza (SIL): SIL 2
Capacità sistematica (SC): SC 3
3- Fornitura
Collegamento: Power Rail o terminali 9+, 10-
tensione nominale: 19... 30 V di corrente
Ripple: entro la tolleranza di alimentazione
Dissipazione di potenza: circa 1,4 W a 20 mA di corrente di trasferimento, 250 Ω in entrambe le uscite
Consumo di energia: 2 W
4.Input
Lato di connessione: lato del campo
Collegamento: terminali 1+, 2- (sink); 3+, 4- (fonte)
Segnale di ingresso: 0/4... 20 mA
Caduta di tensione: terminali 3, 4: ≤ 6,1 V a 20 mA
Corrente di cortocircuito: terminali 1+, 2-: 25 mA
Resistenza di ingresso: terminali 1+, 2-: massimo 500 Ω (BRAIN)
(250 Ω di carico)
Tensione disponibile: terminali 1+, 2-: ≥ 16 V a 20 mA, ≥ 18,5 V a 4 mA
5.Prodotto
Lato di connessione: lato di controllo
Collegamento: fonte: terminali 5-, 6+; 7-, 8+
lavandino: terminali 5+, 6-, 7+, 8-
Carico: canale 1: 0... 500 Ω (20 mA)/> 1 MΩ (5 V)
canale 2: 0... 500 Ω (20 mA)/> 1 MΩ (5 V)
Segnale di uscita: 0/4... 20 mA o 0/1... 5 V
Ripple: massimo 50 μA rms
