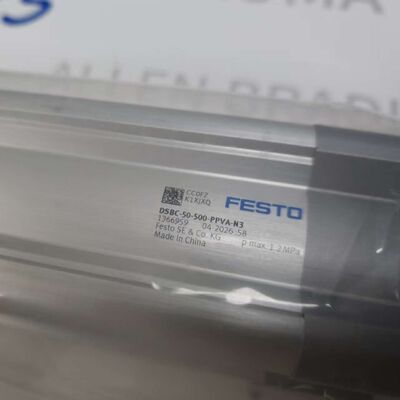

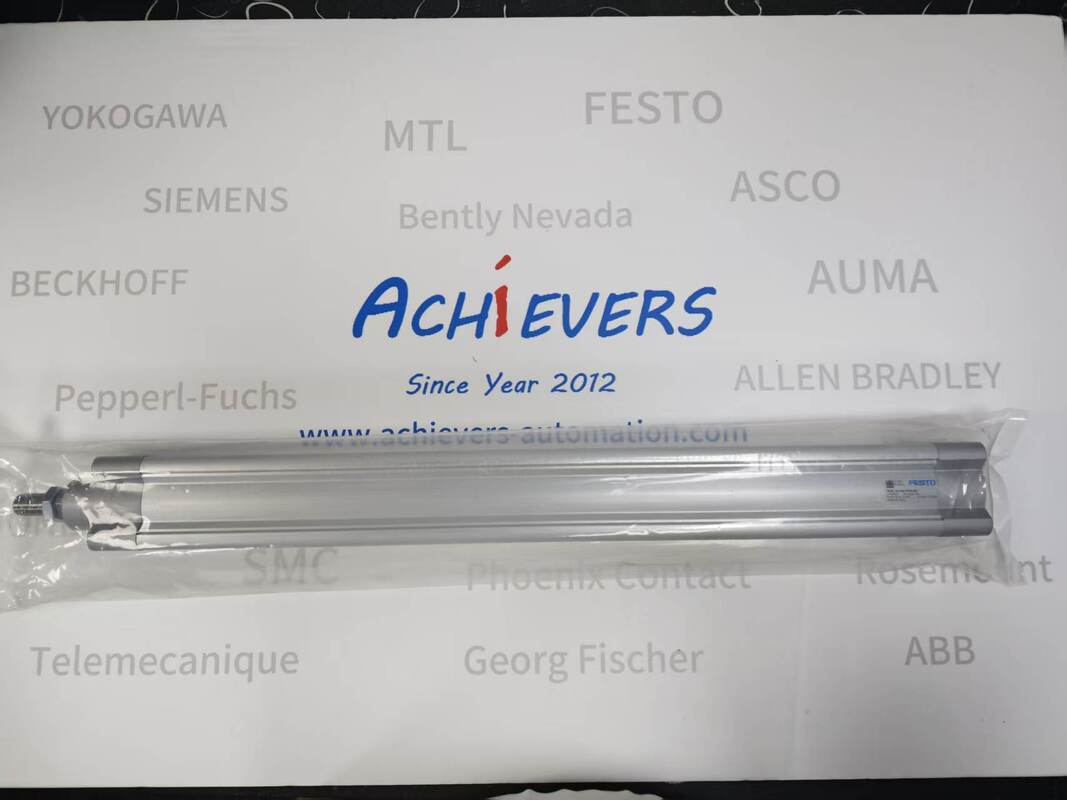

Cilindro pneumatico standard Festo DSBC-50-500-PPVA-N3 ISO 15552
Descrizione:
Produttore: Festo
N. prodotto: DSBC-50-500-PPVA-N3
https://www.achievers-automation.comPiù prodotti
Approvvigionamento affidabile di componenti industriali per le imprese
Questo componente di automazione industriale viene fornito per l'approvvigionamento aziendale. Sono supportati il servizio su ordinazione e la consegna anticipata, con prezzi quotati in base alla richiesta.
Per ridurre il rischio di approvvigionamento, ogni ordine viene gestito individualmente con il supporto per la conferma del modello, il chiarimento delle condizioni e la stima dei tempi di consegna prima dell'effettuazione dell'ordine. Vengono forniti termini di preventivo chiari e una comunicazione coerente per aiutare i partner a gestire le aspettative e completare le transazioni con sicurezza. Ulteriori verifiche o chiarimenti sono disponibili quando richiesto, a supporto dell'approvvigionamento professionale e della cooperazione a lungo termine.
Questo attuatore adotta un design con filettatura esterna dello stelo del pistone M16×1,5 single-ended, scanalature per sensori integrate su tre lati per l'installazione di interruttori di prossimità senza contatto per rilevare le posizioni del pistone a corsa completa. L'ammortizzazione pneumatica PPV regolabile a doppia estremità offre un'ammortizzazione precisa dell'impatto per un movimento alternativo della corsa lungo 500 mm, limitando l'energia di impatto della posizione finale a 1 J con una lunghezza della corsa del cuscino standard di 22 mm. Resistenza alla corrosione moderata classificata CRC2, costruzione LABS-free conforme a VDMA24364-B1/B2-L, compatibile con ambienti cleanroom Classe 5 secondo ISO 14644-1Festo. L'ampia adattabilità di pressione e temperatura supporta il funzionamento continuo su linee di produzione automatizzate, portali per la movimentazione dei materiali, sistemi di bloccaggio pesanti e lunghi sistemi di posizionamento lineare.
Dettaglio:
| Elemento parametro |
Specifiche standard di Festo DSBC-50-500-PPVA-N3 |
| Marca |
Festo |
| Codice modello completo |
DSBC-50-500-PPVA-N3 |
| N. ordine del produttore |
1366959 |
| Serie di prodotti |
Cilindro a profilo standard DSBC ISO 15552 |
| Diametro del foro |
50 mm |
| Corsa standard nominale |
500mm |
| Modalità operativa |
Doppio effetto (estensione e retrazione con alimentazione pneumatica) |
| Tipo di cuscino |
PPVA: cuscino pneumatico regolabile, su entrambe le estremità |
| Lunghezza della corsa del cuscino |
22 mm |
| Energia di impatto massima della posizione finale |
1J |
| Dimensioni della filettatura dello stelo del pistone |
Filettatura maschio esterna M16 × 1,5 |
| Filettatura di collegamento della porta dell'aria |
G1/4 |
| Intervallo di pressione operativa |
0,04 ~ 1,2 MPa (0,4 ~ 12 Bar / 5,8 ~ 174 PSI) |
| Pressione di prova di prova |
1,8 MPa |
| Mezzo operativo |
Aria compressa filtrata ISO 8573-1:2010 [7:4:4] |
| Temperatura operativa ambientale |
-20 ℃ ~ +80 ℃ |
| Forza di estensione teorica a 6 bar |
1178 n |
| Forza di retrazione teorica a 6 bar |
990 n |
| Massa in movimento (base corsa 0 mm) |
365 g |
| Massa in movimento aggiuntiva per corsa di 10 mm |
25 g |
| Peso base (corsa 0 mm) |
1190 gr |
| Classe di resistenza alla corrosione |
CRC 2 (stress da corrosione moderato) |
| Conformità LABS/PWIS |
VDMA24364-B1/B2-L (senza silicone) |
| Idoneità alle camere bianche |
ISO 14644-1 Classe 5 |
| Norma conforme |
ISO15552 |
| Supporto per il rilevamento della posizione |
Compatibile con sensori di prossimità Festo (fessure a cilindro su 3 lati) |
| Nome del componente |
Grado della materia prima |
Descrizione funzionale per DSBC-50-500-PPVA-N3 |
| Canna del cilindro |
Lega di alluminio battuto, anodizzato duro liscio |
Profilo estruso con tripla scanalatura per sensori, parete interna antiusura, leggerezza elevata rigidità per corsa lunga 500 mm |
| Asta del pistone |
Acciaio altolegato, cromato duro |
Superficie a basso attrito, elevata rettilineità, resistente alla flessione sotto carichi laterali a corsa lunga |
| Pistone |
Lega di alluminio battuto anodizzato |
Struttura di tenuta TPE-U a doppia direzione integrata, massa bilanciata per una reciprocità stabile |
| Guarnizione principale del pistone |
TPE-U (PU) Poliuretano |
Tenuta all'aria bidirezionale, bassa usura per milioni di operazioni di ciclo |
| Guarnizione del tergicristallo dell'asta del pistone |
TPE-U (PU) |
Blocca la contaminazione di polvere, refrigerante e particolato che entra nella camera interna della canna |
| Boss dell'ammortizzatore e pistone dell'ammortizzatore |
POM Plastica acetalica |
Componente centrale del cuscino pneumatico regolabile a basso attrito, controllo del flusso di scarico dell'aria per il buffering |
| Coperchi anteriori e posteriori |
Lega di alluminio rivestita pressofusa |
Borchie delle porte integrate, fori filettati di montaggio, separazione sigillata della camera d'aria |
| Viti/dadi di fissaggio per il montaggio |
Acciaio al carbonio zincato |
Elementi di fissaggio antiruggine per tiranti per bloccare il cilindro e i coperchi terminali in un gruppo integrato |
| Boccola interna del cuscinetto |
Composito polimerico POM |
Manicotto di guida autolubrificante per ridurre il rumore di attrito dello stelo |
| Guarnizione del cuscino tampone |
TPE-U (PU) |
Sigillare la camera d'aria del cuscino per mantenere prestazioni di buffering stabili e regolabili |
