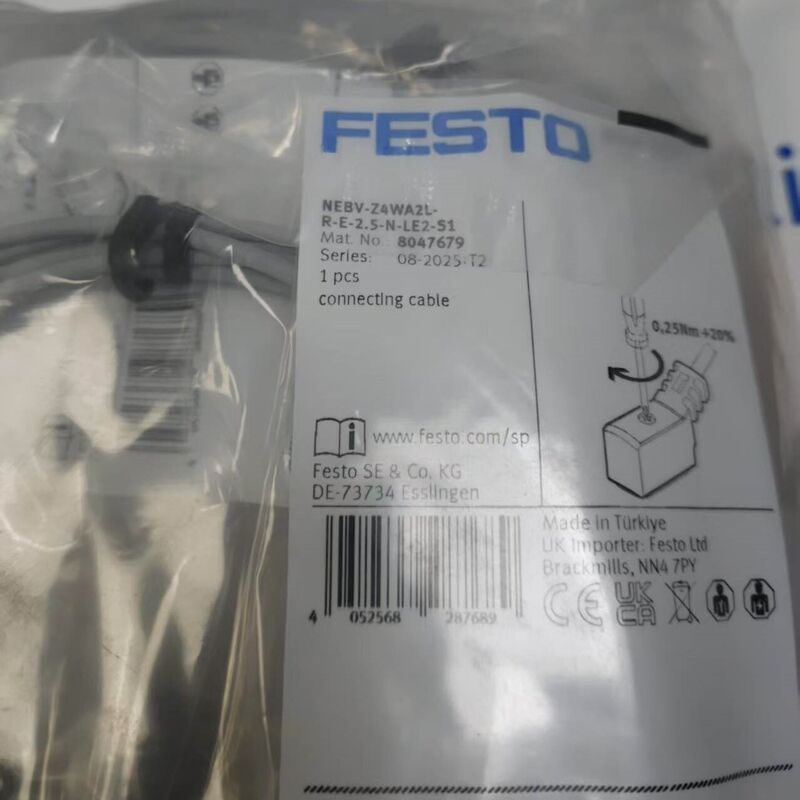

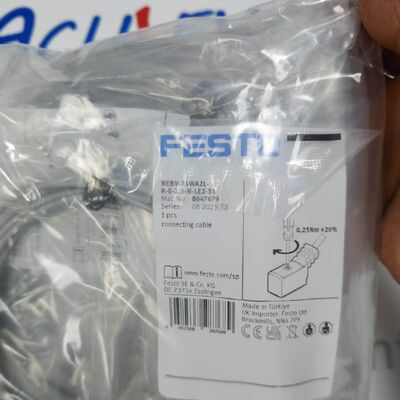

Cavo di collegamento per elettrovalvola Festo NEBV-Z4WA2L-RE-2
Descrizione:
Produttore: Festo
N. prodotto: NEBV-Z4WA2L-RE-2
https://www.achievers-automation.comPiù prodotti
Approvvigionamento affidabile di componenti industriali per le imprese
Questo componente di automazione industriale viene fornito per l'approvvigionamento aziendale. Sono supportati il servizio su ordinazione e la consegna anticipata, con prezzi quotati in base alla richiesta.
Per ridurre il rischio di approvvigionamento, ogni ordine viene gestito individualmente con il supporto per la conferma del modello, il chiarimento delle condizioni e la stima dei tempi di consegna prima dell'effettuazione dell'ordine. Vengono forniti termini di preventivo chiari e una comunicazione coerente per aiutare i partner a gestire le aspettative e completare le transazioni con sicurezza. Ulteriori verifiche o chiarimenti sono disponibili quando richiesto, a supporto dell'approvvigionamento professionale e della cooperazione a lungo termine.
Questo cavo è dotato di una presa a vite metrica ZC angolare compatta che si monta direttamente sulle elettrovalvole tramite vite di fissaggio centrale M2, eliminando i complessi cablaggi sul campo. Un LED giallo integrato visualizza lo stato di energizzazione della valvola per una rapida risoluzione dei problemi in loco. Il cavo flessibile PUR a 2 conduttori è certificato per il movimento continuo della catena portacavi con rigorosi limiti minimi di raggio di curvatura. La protezione di ingresso IP65 si ottiene solo dopo il montaggio completo della valvola, bloccando la polvere dell'officina, il refrigerante e gli spruzzi di liquido. Grado CRC3 ad alta resistenza alla corrosione, la costruzione LABS-free senza silicone soddisfa gli standard VDMA24364, compatibile con circuiti di controllo pneumatico industriale a 24 V CC per apparecchiature di automazione, imballaggio e assemblaggio elettronico.
Dettaglio:
| Elemento parametro |
Specifiche standard di Festo NEBV-Z4WA2L-RE-2 |
| Marca |
Festo |
| Codice modello completo |
NEBV-Z4WA2L-RE-2 |
| Serie di prodotti |
Cavo di collegamento per elettrovalvola prefabbricato NEBV |
| Modello di presa |
Vite metrica rettangolare ZC, uscita angolata |
| Conteggio pin/nuclei utilizzati |
2 pin, completamente occupati (2 nuclei) |
| Lunghezza cavo fissa |
2 metri |
| Struttura del filo |
Conduttore a trefoli 2 × 0,14 mm² |
| Diametro cavo esterno |
2,9 mm (tolleranza ±0,1 mm) |
| Tensione operativa nominale |
CC 24 V |
| Intervallo di tensione operativa consentita |
CC 20,4 V ~ 26,4 V |
| Capacità di resistenza alle sovratensioni |
2,4 kV |
| Protezione dalla polarità |
Protezione bipolare dall'inversione di polarità (suffisso R) |
| Indicatore di stato |
LED giallo integrato per segnalazione energizzazione valvola |
| Terminazione della fine del controller |
E = Conduttori volanti a filo nudo aperto |
| Compatibilità cavi |
Adatto per il movimento della catena portacavi per catene portacavi |
| Raggio minimo di curvatura dinamica |
≥29 mm |
| Grado di protezione dall'ingresso |
IP65 (solo quando completamente assemblato alla valvola) |
| Temperatura operativa ambientale |
-10 ℃ ~ +50 ℃ |
| Grado di inquinamento (stato montato) |
3 |
| Durata dell'accoppiamento del connettore |
50 cicli di inserimento/estrazione |
| Classe di resistenza alla corrosione |
CRC 3 (elevato stress da corrosione) |
| Conformità LABS/PWIS |
VDMA24364-B1/B2-L (senza silicone) |
| Peso unitario netto |
43 g |
| Certificazioni |
Conforme CE EMC, conforme alla direttiva RoHS |
| Conduttore di terra protettivo |
Non attrezzato |
| Nome del componente |
Grado della materia prima |
Descrizione funzionale per NEBV-Z4WA2L-RE-2 |
| Corpo dell'alloggiamento della presa |
Elastomero termoplastico TPE-U (PU). |
Alloggiamento stampato compatto nero, finestra luminosa a LED integrata resistente agli urti |
| Guaina esterna del cavo |
TPE-U (PUR) Poliuretano |
Guaina flessibile grigia, resistente a olio/refrigerante, lunga durata nelle catene portacavi |
| Isolamento del filo interno |
Polipropilene PP |
Isolamento a bassa capacità, trasmissione stabile del segnale 24 V CC |
| Terminali a pin di contatto |
Lega di rame, stagnata |
Bassa resistenza di contatto, antiossidante per cicli ripetuti di accoppiamento |
| Vite di fissaggio per supporto valvola |
Acciaio inossidabile |
Vite di bloccaggio centrale M2, antiruggine per il funzionamento in officina a lungo termine |
| Chip indicatore LED integrato |
LED SMD industriale giallo |
Basso consumo energetico, chiara visibilità sotto l'illuminazione di fabbrica |
| Circuito di protezione interno |
PCB sottile FR4 + componenti passivi SMD |
Realizza la funzione di blocco della polarità inversa bipolare |
| Pressacavo sagomato per cavo |
Sovrastampaggio TPE-U integrato |
Elimina la rottura per fatica del filo sul giunto angolato di uscita del cavo |
| Manicotto isolante per terminali a filo nudo |
Tubo in PP termoretraibile |
Isolare i fili di rame esposti sulle estremità aperte dei cavi del controller |
