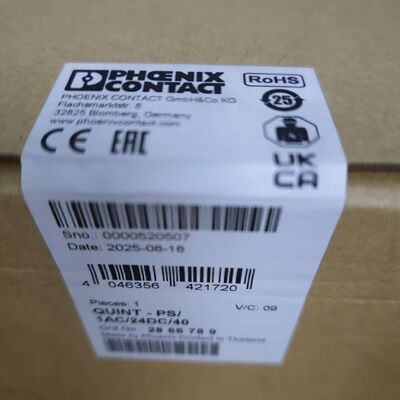

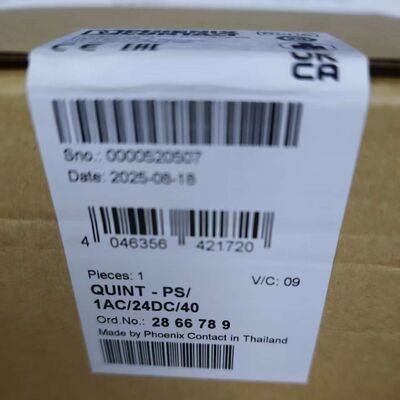

Phoenix Contact QUINT-PS/1AC/24DC/40 (2866789) Alimentatore per guida DIN monofase
Dettagli del prodotto:
Produttore:Contatto della Fenice
Prodotto no. : QUINT-PS/1AC/24DC/40 (2866789)
https://www.achievers-automation.comPiù prodotti
Approvvigionamento affidabile di componenti industriali per le imprese
Questo componente di automazione industriale viene fornito per l'approvvigionamento aziendale. Sono supportati il servizio su ordinazione e la consegna anticipata, con prezzi quotati in base alla richiesta.
Per ridurre il rischio di approvvigionamento, ogni ordine viene gestito individualmente con il supporto per la conferma del modello, il chiarimento delle condizioni e la stima dei tempi di consegna prima dell'effettuazione dell'ordine. Vengono forniti termini di preventivo chiari e una comunicazione coerente per aiutare i partner a gestire le aspettative e completare le transazioni con sicurezza. Ulteriori verifiche o chiarimenti sono disponibili quando richiesto, a supporto dell'approvvigionamento professionale e della cooperazione a lungo termine.
Questa unità integra due tecnologie brevettate di Phoenix Contact: POWER BOOST e Selective Fuse Breaking (SFB). POWER BOOST fornisce una corrente extra permanente stabile da 45 A in una temperatura ambiente compresa tra -25 °C e +40 °C per avviare carichi con spunto elevato come motori CC, contattori e banchi di solenoidi. L'SFB emette un picco di cortocircuito da 215 A per 12 ms per bruciare selettivamente i fusibili del circuito derivato senza far intervenire gli interruttori dell'armadio a monte, massimizzando i tempi di attività del sistema. Un contatto relè flottante privo di potenziale fornisce diagnostica remota per avvisi di sovratensione, sottotensione, surriscaldamento e interruzione di corrente. L'ampio ingresso CA universale da 85–264 V elimina i requisiti regionali di adattamento della tensione, mentre un'efficienza energetica >92% riduce al minimo l'accumulo di calore nell'armadio. Conforme agli standard globali di sicurezza industriale, EMC e ambientali, l'unità è ampiamente utilizzata nell'automazione delle macchine, nelle linee di produzione di imballaggi, nei sistemi di movimentazione dei materiali e negli armadi elettrici per il controllo dei processi.
Dettaglio:
| Elemento parametro |
Specifiche standard di Phoenix Contact QUINT-PS/1AC/24DC/40 (2866789) |
| Marca |
Contatto della Fenice |
| Codice modello completo |
QUINT-PS/1AC/24DC/40 |
| Numero d'ordine del produttore |
2866789 |
| Serie di prodotti |
QUINT POWER Alimentatore a modalità commutata monofase |
| Tipo di ingresso |
Ingresso CA monofase ad ampio intervallo |
| Intervallo operativo dell'ingresso CA |
85 V CA ~ 264 V CA |
| Intervallo di ingresso alternativo CC |
90 V CC ~ 350 V CC |
| Corrente di ingresso nominale (230 V CA) |
4,7A |
| Corrente di ingresso nominale (110 V CA) |
9,5 A |
| Consumo energetico apparente nominale |
1157 VA |
| Corrente di spunto tipica |
< 15 A |
| Fattore di potenza (cos φ) |
0,88 |
| Fusibile di ingresso interno |
Fusibile in vetro ad azione lenta da 20 A |
| Interruttore automatico a monte consigliato |
16 A ~ 20 A (caratteristica B/C/D/K) |
| Tempo di attesa della rete |
> 35 ms a 120 V CA; > 35 ms a 230 V CA |
| Componenti di protezione contro le sovratensioni |
Varistore + scaricatore di sovratensione a gas |
| Tensione di uscita CC nominale |
24 V CC (tolleranza ±1%) |
| Intervallo regolabile della tensione di uscita |
18 V CC ~ 29,5 V CC |
| Corrente di uscita continua nominale |
40 A (-25 ℃ ~ +60 ℃ ambiente) |
| POWER BOOST Corrente di sovraccarico permanente |
45 A (-25 ℃ ~ +40 ℃ ambiente) |
| Corrente di picco con interruzione selettiva dei fusibili (SFB). |
215 A (durata 12 ms) |
| Potenza di uscita continua massima |
960 W |
| Efficienza di conversione |
> 92% (230 V CA, pieno carico nominale) |
| Curva caratteristica di uscita |
Regolazione della tensione costante U/I |
| Interfaccia diagnostica |
Contatto relè flottante senza potenziale |
| Temperatura operativa ambientale |
-25 ℃ ~ +60 ℃ (declassamento sopra 60 ℃) |
| Temperatura di stoccaggio e trasporto |
-40 ℃ ~ +85 ℃ |
| Metodo di raffreddamento |
Convezione naturale passiva (senza ventola) |
| Norma di montaggio |
Guida DIN Top-Hat EN da 35 mm |
| Tensione di isolamento (ingresso ↔ uscita) |
4 kV CA |
| Funzioni di protezione |
OVP, OCP, OTP, ripristino automatico da cortocircuito |
| Peso unitario netto |
3,4 chilogrammi |
| Standard di conformità |
CE, UL 508, cULus, GL, IEC 61010-1, IEC 62477-1 |
| Nome del componente |
Grado della materia prima |
Descrizione funzionale per QUINT-PS/1AC/24DC/40 (2866789) |
| Alloggiamento dell'involucro esterno principale |
Lega di alluminio estruso + telaio in acciaio zincato |
Elevata conduttività termica per dissipazione termica passiva, schermatura EMI, resistenza agli urti meccanici all'interno dei quadri elettrici |
| Pannello di controllo anteriore |
Plastica PA66 ignifuga nera (UL94 V0) |
Alloggia il potenziometro di regolazione della tensione, gli indicatori di stato a LED, le etichette per la marcatura dei terminali, i terminali di cablaggio del relè diagnostico |
| Morsettiere a vite di ingresso/uscita |
Conduttori in Rame Nichelato + Isolante PA66 |
Ampia gamma di serraggio del filo, bloccaggio a vite resistente alle vibrazioni per il collegamento del cavo di alimentazione, design industriale anti-allentamento |
| Trasformatore di alimentazione principale |
Nucleo in acciaio al silicio laminato + avvolgimenti in rame smaltato |
Bassa perdita magnetica, conversione di potenza stabile a pieno carico continuo di 40 A |
| MOSFET di commutazione primario/secondario |
Semiconduttori industriali al silicio |
Componente principale di conversione dell'energia ad alta velocità, supporta un'ampia fluttuazione della tensione di ingresso |
| Condensatori di filtro elettrolitici di uscita |
Condensatori elettrolitici in alluminio ad alta temperatura a bassa ESR |
Elimina l'ondulazione della tensione di uscita CC, prolunga la durata in condizioni di variazione ciclica del carico industriale |
| PCB del circuito di corrente di cortocircuito SFB |
Circuito stampato ignifugo FR4 ad alta Tg |
Integra il circuito di pilotaggio del gate SFB proprietario per generare corrente di picco di cortocircuito selettiva |
| Modulo relè diagnostico |
Relè bobina di contatto in lega d'argento |
Contatto flottante privo di potenziale per la trasmissione del segnale di guasto del PLC dell'armadio remoto |
| Alette interne del dissipatore di calore |
Lega di alluminio pressofuso |
Design ottimizzato del canale del flusso d'aria per dissipare il calore perso durante la commutazione senza ventole di raffreddamento |
| Clip di bloccaggio per montaggio su guida DIN |
Acciaio zincato temperato a molla |
Installazione rapida della guida a scatto, blocco delle vibrazioni per ambienti con vibrazioni pesanti dell'armadio |
| Distanziatori isolanti interni |
Plastica rinforzata con fibra di vetro senza silicone |
Elevato isolamento dielettrico tra i circuiti di ingresso ad alta tensione e di uscita a bassa tensione |
