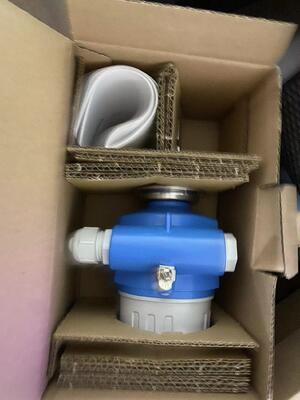

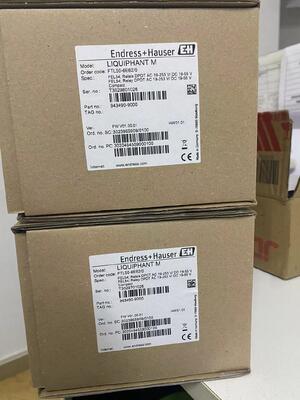

Interruttore di livello a diapason vibrante Liquiphant M FTL50-1DN80/0
Dettagli del prodotto:
Produttore:Endress+Hauser
N. prodotto:FTL50-1DN80/0
https://www.achievers-automation.comPiù prodotti
Questo componente di automazione industriale viene fornito per l'approvvigionamento aziendale. Sono supportati il servizio su ordinazione e la consegna anticipata, con prezzi quotati in base alla richiesta.
Per ridurre il rischio di approvvigionamento, ogni ordine viene gestito individualmente con il supporto per la conferma del modello, il chiarimento delle condizioni e la stima dei tempi di consegna prima dell'effettuazione dell'ordine. Vengono forniti termini di preventivo chiari e una comunicazione coerente per aiutare i partner a gestire le aspettative e completare le transazioni con sicurezza. Ulteriori verifiche o chiarimenti sono disponibili quando richiesto, a supporto dell'approvvigionamento professionale e della cooperazione a lungo termine.
ILE+H FTL50-1DN80/0, scritto anche come FTL50 1DN80 0, appartiene alla serie di diapason vibronici Endress+Hauser Liquiphant M FTL50 per il rilevamento del limite di livello in tutti i fluidi liquidiEndress+Hauser. Questa variante specifica presenta una connessione al processo flangiata DN80 standard, un design compatto della sonda integrata e un inserto elettronico universale compatibile con moduli di uscita relè, NAMUR, transistor e bus di campo.
Dettaglio:
| Gruppo di parametri |
Articolo di specifica |
Valore della scheda tecnica ufficiale |
| Principio di misurazione |
Tecnologia di rilevamento |
Diapason piezoelettrico vibronico, spostamento della frequenza di risonanza |
| Limiti del mezzo liquido |
Densità media minima |
0,5 g/cm³ (0,4 g/cm³ configurabile tramite DIP switch) |
| Limiti del mezzo liquido |
Viscosità massima consentita |
≤ 10.000 mm²/s |
| Limiti del mezzo liquido |
Dimensione massima delle particelle solide |
≤ Ø5mm |
| Intervallo di temperature di processo |
Operazione standard |
-50 °C ~ +150 °C (-58 °F ~ +302 °F) |
| Pressione di processo (assoluta) |
Intervallo di pressione di esercizio |
Vuoto fino a 64 bar (vuoto fino a 928 psi) |
| Ingresso alimentazione |
Tensione di alimentazione universale |
19 V CC ~ 253 V CA; 10 V CC ~ 55 V CC |
| Tipo di uscita 1 |
Valore nominale del contatto relè DPDT |
253 V CA / 5 A; Carico resistivo 55 V CC / 5 A |
| Tipo di uscita 2 |
Uscita segnale NAMUR |
8 mA (coperto) / 16 mA (scoperto), alimentazione 11–36 V CC |
| Tipo di uscita 3 |
Uscita transistor PNP/NPN |
Corrente di commutazione massima 300 mA, tensione di carico ≤55 V CC |
| Tipo di uscita 4 |
Bus di campo digitale |
Profibus PA, segnale di frequenza PFM (50 / 150 Hz) |
| Isteresi di commutazione |
Offset del trigger di livello |
Fisso calibrato in fabbrica, non è richiesta alcuna regolazione manuale |
| Funzione di autodiagnosi |
Elementi di monitoraggio dei guasti |
Rilevamento rottura forcella, guasto circuito, allarme perdita potenza |
| Ritardo di risposta |
Cambia il tempo di attivazione |
≤ 0,5 s per immersione/esposizione in liquidi |
| Funzione di simulazione |
Durata del ciclo di prova |
Standard: 8 secondi; Test di prova SIL esteso: 41 s |
| Standard di conformità EMC |
Compatibilità elettromagnetica |
IEC 61326, NE 21 ambiente industriale gravoso |
| Categoria di classificazione |
Elemento attributo |
Parametro tecnico standardizzato |
| Connessione al processo (FTL50-1DN80/0) |
Norma della flangia |
DN80, EN 1092-1, flangia a faccia rialzata RF |
| Materiali bagnati |
Corpo forcella e flangia |
Acciaio inossidabile 316L, rugosità superficiale Ra < 3,2 μm |
| Materiale dell'alloggiamento non bagnato |
Custodia standard |
Alluminio rivestito in poliestere/fusione di alluminio |
| Interfaccia ingresso cavi |
Specifica della ghiandola |
Pressacavo standard M20, opzionale NPT 1/2" |
| Classe di protezione dall'ingresso |
Valutazione della custodia |
IP66 / IP67 secondo EN 60529; Custodia EEx d IP68 opzionale |
| Peso unitario complessivo |
Massa netta del modello con flangia DN80 |
ca. 1,2 kg |
| Temp. operativa ambiente |
Gamma di installazione in armadio |
-40°C~+70°C |
| Intervallo di temperatura di conservazione |
Limite di archiviazione a lungo termine |
-50°C~+80°C |
| Classe climatica |
Resistenza ambientale |
IEC 60068-2-38, Fig. 2a clima industriale |
| Certificazione di Sicurezza Funzionale |
Classificazione SIL |
SIL 2/SIL 3 secondo IEC 61508, IEC 61511 |
| Approvazione per la protezione da troppo pieno |
Conformità delle risorse idriche |
Certificazione WHG secondo la legge tedesca sull'acqua per la sicurezza del troppo pieno del serbatoio |
| Certificazioni sui rischi di esplosione |
Approvazioni di zona globale |
ATEX II 1/2G Ex ia / Ex d, IECEx, FM, CSA C/US, NEPSI |
| Approvazioni marine e speciali |
Certificati aggiuntivi |
Omologazione DNV marina, NACE MR0175 sour service |
| Resistenza alle vibrazioni |
Norma sugli urti meccanici |
Vibrazione sostenuta IEC 60068-2-6, 10–2000 Hz, 20 m/s² |
| Orientamento di montaggio |
Flessibilità di installazione |
È consentito il montaggio con flangia orizzontale, verticale verso il basso/verso l'alto |
