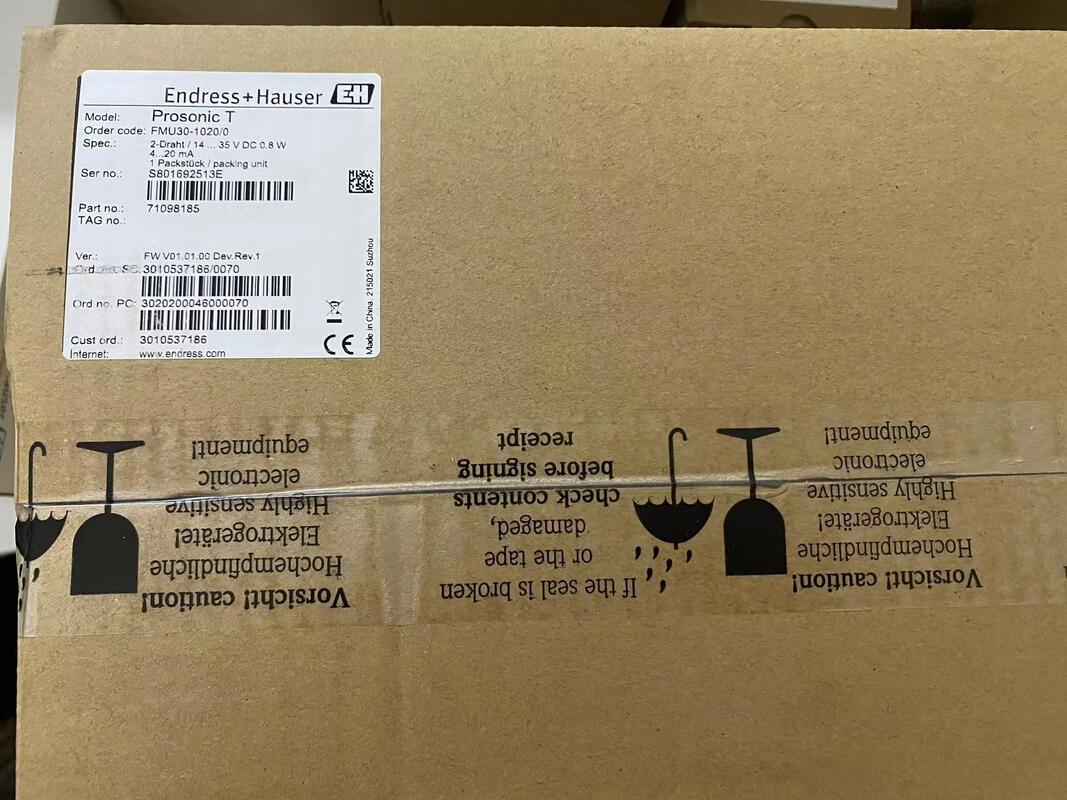

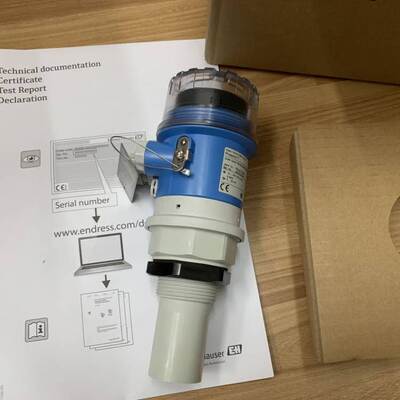

E+H FMU30-1020/0 Prosonic FMU30 Compatto Trasmettitore di livello ad ultrasuoni
Dettagli del prodotto:
Produttore:Endress+Hauser
Numero del prodotto. : FMU30-1020/0
https://www.achievers-automation.comAltri prodotti
Questo componente per l'automazione industriale è fornito per gli appalti delle imprese. Sono supportate le forniture su ordinazione e la consegna anticipata, con prezzi indicati per richiesta.
Per ridurre il rischio di approvvigionamento, ogni ordine viene gestito individualmente con il supporto per la conferma del modello, la chiarificazione delle condizioni e la stima del tempo di consegna prima dell'ordine.Termini di quotazione chiari e comunicazione coerente sono forniti per aiutare i partner a gestire le aspettative e completare le transazioni con fiducia- è disponibile una verifica o un chiarimento aggiuntivi se necessario, a sostegno dell'approvvigionamento professionale e della cooperazione a lungo termine.
Il principio di misura si basa sull'emissione di onde sonore ad ultrasuoni: il trasduttore invia impulsi sonori verso la superficie liquida o solida, registra il tempo di percorrenza dell'eco,e converte i dati del tempo di volo in livello lineare, valori di volume o di distanza tramite elaborazione interna del segnale, il funzionamento senza contatto evita il contatto diretto con il mezzo, rendendo il FMU30-1020/0 immune a corrosione, abrasione, rivestimento appiccicoso,e interferenze di viscosità media comuni ai sensori di livello a contattoLa soppressione dell'eco digitale avanzata filtra i segnali falsi dalle pareti del serbatoio, dai tubi interni, dagli agitatori e dalla schiuma superficiale per stabilizzare la precisione delle misurazioni.
Dettagli:
| Gruppo di parametri |
Articolo della specifica |
Valore standard della scheda ufficiale |
| Principio di misura |
Tecnologia di rilevamento |
Misurazione dell'eco ad ultrasuoni del tempo di volo, elaborazione digitale dell'eco |
| Distanza di misura (FMU30-1020/0) |
Distanza minima / massima |
00,25 m di banda morta minima ~ 2,0 m di gamma di misurazione massima |
| Frequenza ultrasonica |
Frequenza di funzionamento del trasduttore |
Circa 75 kHz. |
| Precisione di misurazione standard |
Diversione su scala completa |
±3 mm o ±0,15% della distanza misurata (se maggiore) |
| Risoluzione di misura |
Passo di segnale di uscita |
0.01% FS risoluzione digitale, conversione analogica a 16 bit da 4 ‰ 20 mA |
| Funzione di soppressione dell'eco |
Filtro dei segnali falsi |
Cartografia degli ostacoli del serbatoio in apprendimento automatico, soglia di attenuazione del rumore regolabile |
| Compatibilità dei processi medi |
Media supportati |
Liquidi puliti, liquami, solidi sfusi a grana fine; non destinati a silos con schiuma pesante o polveri elevate |
| Architettura dell'alimentazione |
Tipo di cablaggio |
a corrente a circuito a due fili (420mA+HART) |
| Fenestra operativa della tensione di alimentazione |
Voltaggio del circuito di corrente continua |
12 V di corrente continua ~ 30 V di corrente continua; eccetto la versione per zone pericolose: 12 28 V di corrente continua |
| Resistenza al carico del cerchio Max |
Carico ammissibile del cavo |
500 Ω al massimo a 24 V di corrente continua |
| Segnale di uscita analogo |
Segnale di circuito standard |
4 mA (vuoto) a 20 mA (pieno), potenza inversa configurabile |
| Protocollo di comunicazione digitale |
Versione HART |
HART 7, supporta la modalità "burst", operazione multi-drop |
| Definizione del segnale di errore |
Errore di uscita corrente |
3.6 mA (sotto il range) / 22 mA (sopra il range) / 2,4 mA (fallimento del dispositivo) |
| Interfaccia wireless opzionale |
Bluetooth SmartBlue |
2.4 GHz BLE per la configurazione dei parametri mobili, la lettura di log e di diagnostica |
| Tempo di risposta Intervallo regolabile |
Ritardo di aggiornamento della misurazione |
0.5 s ~ 60 s ammortizzazione digitale configurabile |
| Norme di conformità EMC |
Compatibilità elettromagnetica |
IEC 61326, NE 21 sito industriale pesante |
| Prodotti di automonitoraggio diagnostico |
Controllo integrato della salute |
Errore del trasduttore, perdita dell'eco, sottovoltaggio, allarme di errore di memoria |
| Categoria di classificazione |
Atributo |
Parametro tecnico standardizzato |
| Connessione di processo definita dal modello (FMU30-1020/0) |
Standard del filo |
G11⁄2 filo maschio esterno per il montaggio dell'ugello del serbatoio |
| Materiale bagnato del trasduttore |
Faccia di emissione acustica |
PVDF polivinilidene fluoruro, plastica resistente alle sostanze chimiche |
| Materiale di alloggiamento principale |
Corpo elettronico |
Plastica PBT rinforzata con fibre di vetro, resistente alla corrosione |
| Interfaccia di ingresso del cavo |
Standard delle ghiandole cablabili |
Glandula integrata per cavi M16, singolo ingresso di cavo sigillato |
| Classificazione della protezione contro l'ingresso dell'alloggiamento |
Classe impermeabile e impermeabile alla polvere |
IP68 secondo la norma EN 60529; immersione temporanea a breve termine completamente sommergibile |
| Dimensioni totali dell'unità (L × Ø) |
Dimensioni delle abitazioni compatte |
Lunghezza circa 165 mm × diametro esterno di 60 mm |
| Peso unitario netto |
Massa del singolo trasmettitore |
Circa 380 g. |
| Intervallo di temperatura di funzionamento ambiente |
Installazione all' esterno / armadi |
-40 °C ~ +60 °C (-40 °F ~ +140 °F) |
| Limiti di temperatura di conservazione a lungo termine |
Condizione di archiviazione offline |
-45 °C ~ +70 °C |
| Limite di temperatura media del processo |
Medium di aria sopra la superficie del liquido |
-20 °C ~ +60 °C (senza contatto diretto con il liquido, progettazione senza contatto) |
| Limitazione di pressione di processo |
Pressione interna del vaso |
-0,5 bar di vuoto a +2 bar di pressione |
| Resistenza alle vibrazioni meccaniche |
Standard di scossa e vibrazione |
IEC 60068-2-6, 10 ‰ 2000 Hz, 10 m/s2 tolleranza di vibrazione continua |
| Certificazioni per zone pericolose da esplosione |
Approvazioni globali |
ATEX II 1/2G Ex ia IIC, ATEX II 1/2D Ex ia, IECEx, FM, CSA C/US, EAC Ex |
| Marchi di conformità generali |
Certificazioni industriali globali |
Marcatura CE, conformità alla direttiva industriale RoHS |
| Angolo di montaggio ammissibile |
Flessibilità dell'installazione |
Solo orientamento verticale verso il basso; tolleranza angolare minore ±10° |
| Indicazione dello stato visivo a bordo |
Luci di diagnostica a LED |
LED verde di potenza, LED giallo di misurazione attiva, LED rosso di allarme di guasto |
| Librerie di calcolo della forma del serbatoio |
Curve di volume integrate |
Curve cilindriche verticali, cilindriche orizzontali, sferiche, lineari di serbatoio personalizzate |
