1794-AENTR ALLEN BRADLEY Prodotti PLC Adaptore di comunicazione I/O flessibile

Dettagli del prodotto:
Produttore: Allen Bradley
Numero del prodotto. : 1794-AENTR

Tipo di prodotto:Flex I/O Dual Port Ethernet/IP Adapter Module

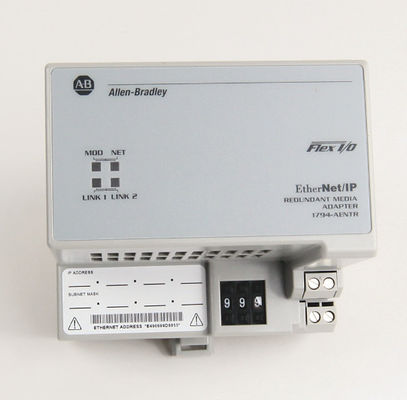

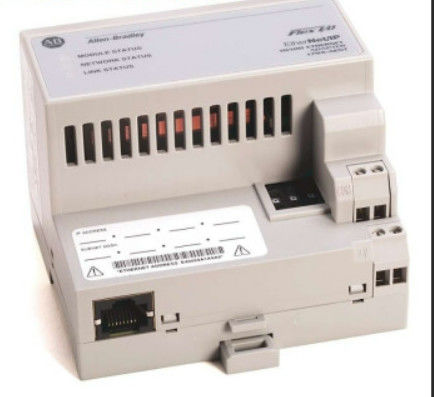

L'Allen-Bradley 1794-AENTR è un adattatore di comunicazione I/O Flex.utilizzato per il collegamento del rack Flex I/O a una centralinaSupporta una velocità di comunicazione di 10/100 Mbps con un requisito di tensione di ingresso di 19,2 - 31,2 VDC. Supporta l'installazione di fino a otto (8) moduli Flex I / O.

Il modulo Allen-Bradley 1794-AENTR è un modulo componente della famiglia di prodotti Flex I/O. Questo modulo è un adattatore di comunicazione Ethernet ridondante,utilizzato tipicamente per implementare una rete Ethernet ad alta disponibilità in quanto supporta l'implementazione della topologia DLR (Device Level Ring).

La connettività Ethernet è ottenuta tramite le porte RJ45 doppie che supportano il protocollo Ethernet I / P.Queste porte supportano Linear per la rete di comunicazione semplice e Ring topologia per la rete ad alta disponibilitàSupporta una velocità di comunicazione di 10/100 Mbps e è in grado di collegare fino a otto (8) moduli Flex I/O al controller collegato alla rete.

Il 1794-AENTR è montato direttamente su una rotaia DIN. Ispezionare il punto di installazione per le vibrazioni e gli urti eccessivi.Un alimentatore esterno con tensione nominale di alimentazione di 24VDC deve essere collegato ai terminali di alimentazione del 1794-AENTR per alimentare il modulo.La gamma di alimentazione di tensione accettabile è di 19,2... 31,2 V di corrente continua, compreso il 5% di ripple AC. La dimensione del cavo conduttore raccomandata per stabilire connessioni al modulo è 0.33- Sì, signore.3.31 mm quadrati o 22...12 AWG, filo di rame a filo con isolamento di 75 °C o 167 °F o superiore e spessore di isolamento massimo di 1,2 mm o 3/64 pollici.

Questo modulo è dotato di indicatori di stato che possono aiutare gli utenti nella risoluzione dei problemi e nel monitoraggio del modulo.Ethernet Link1 e Ethernet Link2. Il LED di stato del modulo e della rete si accende in verde quando è normale e in rosso quando si verificano problemi.

L'Allen-Bradley 1794-AENTR è un modulo di adattatore multimediale redundante EtherNet/IP a doppia porta Flex I/O. Può gestire fino a 8 moduli I/O e ha una velocità di comunicazione da 10 a 100 Mbps.Viene fornita con una corrente di 18 Amperi per 2 millisecondi.Ha una tensione di ingresso nominale di 24 volt CC e una gamma di tensione di ingresso da 19,2 a 31,2 volt CC, che include il ripple AC del 5%.Questo modulo ha un consumo di potenza massimo di 500 mA e uno di 400 mA a 24 Volt DC e una potenza massima di Flexbus di 640 mA a 5 Volt DC.

Moduli di adattamento Ethernet come il 1794-AENTR collegano controller abilitati Ethernet/IP come il ControlLogix e il CompactLogix.Viene fornito con indicatori di stato che consentono agli utenti di monitorare le condizioni della rete (rosso/verde), il modulo (rosso/verde) e entrambi i collegamenti (giallo/verde).È stato testato da tipo di alimentazione a Flexbus e Ethernet a 1000 Volt AC per 60 secondiHa una dissipazione di potenza massima di 7,1 W a 19,2 Volt DC e una dissipazione termica di 24,2 BTU/ora a 24 Volt DC.

L'installazione e la rimozione di questo modulo non devono essere effettuate quando è acceso.La fonte di alimentazione di questo modulo deve essere conforme alla direttiva CE relativa alla bassa tensione (LVD) in conformità alla direttiva SELV (Safety Extra Low Voltage) o PELV (Protected Extra Low Voltage)Il modulo 1794-AENTR può comunicare con i moduli FLEX I/O sulla stessa RAL.Si noti che gli utenti devono configurare l'indirizzo IP e l'indirizzo opzionale del gateway e la maschera della sottorete prima di utilizzare questo moduloL'intero modulo 1794-AENTR misura 3,4 x 3,7 x 2,7 pollici.Tra questi, quando è necessario trasmettere dati regolarmente o per la gestione dell'impianto.Vi è un interruttore integrato per elevati livelli di disponibilità e per la configurazione del disco, la raccolta di dati e il controllo dei processi su una singola rete ad alta velocità, con connessioni internet/intranet.Esso utilizza il protocollo di controllo e informazione (CIP)..
