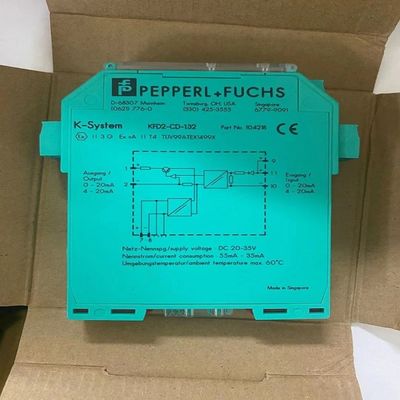

KFD2-CD-1.32 PEPPERL FUCHS Barriera isolata Conduttore di corrente 1 canale condizionatore del segnale

Pepperl+Fuchs KFD2-CD-1.32 Condimentatore di segnale di canale 1

Dettagli del prodotto:
Fabbricante: Pepperl+Fuchs
Numero del prodotto. : KFD2-CD-1.32
Tipo di prodotto: driver corrente

Caratteristiche:

• Condizionatore di segnale a 1 canale
• Fornitura di corrente continua a 24 V (Power Rail)
• corrente di ingresso 0 mA... 20 mA
• corrente di uscita 0 mA... 20 mA
• Precisione 0,1%
• Fino a SIL 2 conforme a IEC/EN 61508

Funzione

Questo condizionatore di segnale fornisce l'isolamento galvanico tra i circuiti di campo e i circuiti di controllo.

Il dispositivo azionerà convertitori I/P, valvole elettriche e posizionatori sul campo.

Il dispositivo ha corrente di ingresso e corrente di uscita.

Un circuito limite di corrente in serie fino al terminale 9 protegge il dispositivo dai danni.che consente la connessione di diversi dispositivi a causa del basso calo di tensione al fine di mantenere multiple uscite galvanicamente isolate (duplicazione del segnale).

La tensione del circuito aperto è di 24 V DC entro il range di tensione di alimentazione ammissibile ai terminali 1 e 2. Il carico massimo che può essere applicato è di 850 Ω.

Dati tecnici

1. Specificativi generali

Tipo di segnale: Uscita analogica

2. Parametri relativi alla sicurezza funzionale

Livello di integrità della sicurezza (SIL): SIL 2

3. Fornitura

Collegamento: Power Rail o terminali 7+, 8-

tensione nominale: 20... 35 V di corrente

Ripple: entro la tolleranza di alimentazione

Corrente nominale: ≤ 50 mA

Dissipazione di potenza: 1.4 W

4. Input

Lato di connessione: lato di controllo

Collegamento: terminali 9+, 10-, 11+

Caduta di tensione: circa 4 V a 20 mA

Limite: Corrente di ingresso: ≤ 40 mA; tensione di ingresso: ≤ 35 V

Distanza di trasmissione: 0... 20 mA

Voltaggio: ≤ 4 V a 20 mA

5. Produzione

Lato di connessione: lato del campo

Collegamento: terminali 1+, 2-

Voltaggio: 17 V a 20 mA

corrente: 0... 20 mA

Carico: massimo 850 Ω

6Indicatori/impostazioni

Elementi di visualizzazione: LED

Etichettatura: spazio per l'etichettatura anteriore

7. Conformità

Grado di protezione: IEC 60529:2001

Protezione da scosse elettriche: UL 61010-1:2012

8Condizioni ambientali

Temperatura ambiente: -20... 60 °C (-4... 140 °F)

9Specificità meccaniche

Grado di protezione: IP20

Collegamento: terminali a vite

Massa: circa 100 g

Dimensioni: 20 x 107 x 115 mm (0,8 x 4,2 x 4,5 pollici) (W x H x D), tipo di alloggiamento B1

Altezza 107 mm

Larghezza 20 mm

Profondezza 115 mm

Montaggio: su rotaie di montaggio DIN da 35 mm conforme alla norma EN 60715:2001
