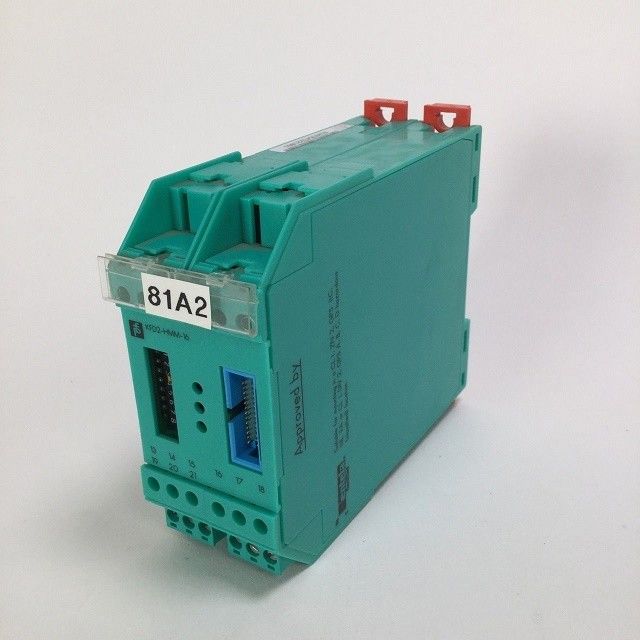

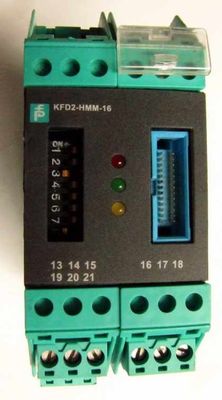

HART Multiplexer Master PEPPERL FUCHS Kfd2 Hmm 16

Dettagli del prodotto:
Fabbricante: Pepperl+Fuchs
Numero del prodotto. : KFD2-HMM-16
Tipo di prodotto: HART Multiplexer Master

Caratteristiche:

• 16 canali
• Fornitura di corrente continua a 24 V (Power Rail)
• Input del dispositivo di campo HART (revisione da 5 a 7)
• Possono essere collegate fino a 15 unità slave KFD0-HMS-16
• Fino a SIL 3 conforme a IEC/EN 61508

Funzione

Questo HART Multiplexer Master gestisce fino a 256 strumenti di campo analogici.Se sono necessari più di 16 strumenti sul campo, possono essere collegati fino a 15 ulteriori HART Multiplexer Slave KFD0-HMS-16.

Il connettore per il cavo a nastro si trova sullo stesso lato dell'alloggiamento come i connettori per l'interfaccia e l'alimentazione.

I segnali analogici sono collegati separatamente a una scheda terminale tramite un cavo piatto a 26 pin per ciascuna unità.Le restanti 10 piste vengono inviate a terra..

Questa unità è progettata con terminali rimovibili e può essere collegata al Power Rail.

Dati tecnici

1Descrizione del prodotto

HART Multiplexer Master

2. Parametri relativi alla sicurezza funzionale

Livello di integrità della sicurezza (SIL): SIL 3

3. Fornitura

Collegamento: terminali 17+, 18-

tensione nominale: 20... 32 V DC tipici a 100 mA

Consumo di energia: massimo 3 W

4. Canali di segnale HART (non intrinsecamente sicuri)

Conformità: Input del dispositivo di campo HART (revisione da 5 a 7)

Collegamento: Cavo piatto a 26 pin per connessioni analogiche

Cavo piatto a 14 pin per il collegamento master-slave tra KFD2-HMM-16 e KFD0-HMS-16

Corrente di perdita: < 3 μA a -20... 85 °C (-4... 185 °F)

Resistenza di terminazione: standard esterno 230... 500 Ω (possibile fino a 1000 Ω)

Voltaggio di uscita: ≥ 400 mV_ss(con la resistenza del terminale specificata sopra)

Resistenza di uscita: 100 Ω o meno, accoppiamento capacitivo

Impedanza di ingresso: secondo la specifica HART

Intervallo di tensione di ingresso: 0.08... 4 V_ss; tipo ± 5,2 V come riferimento locale

5. Interfaccia

Tasso di trasferimento: 9600, 19200 o 38400 Bit/s (selezionabile con l'interruttore DIL (2 e 3) dall'utente)

Tipo: RS-485, multi-drop a due fili.

Selezione dell' indirizzo: Uno dei 31 possibili indirizzi selezionabili per ogni interruttore DIL (4... 8)

6Indicatori/impostazioni

Elementi di controllo: Interruttore DIP

Configurazione: tramite interruttori DIP

Etichettatura: spazio per l'etichettatura anteriore

7. Conformità

Grado di protezione: IEC 60529:2001

8Condizioni ambientali

Temperatura ambiente: -20... 60 °C (-4... 140 °F)

9Specificità meccaniche

Grado di protezione: IP20

Collegamento: terminali a vite

Massa: circa 250 g

Dimensioni: 40 x 107 x 115 mm (1,6 x 4,2 x 4,5 pollici) (W x H x D), tipo di alloggiamento C1

Altezza: 107 mm

Larghezza: 40 mm

Profondezza: 115 mm

Montaggio: su rotaie di montaggio DIN da 35 mm conforme alla norma EN 60715:2001
