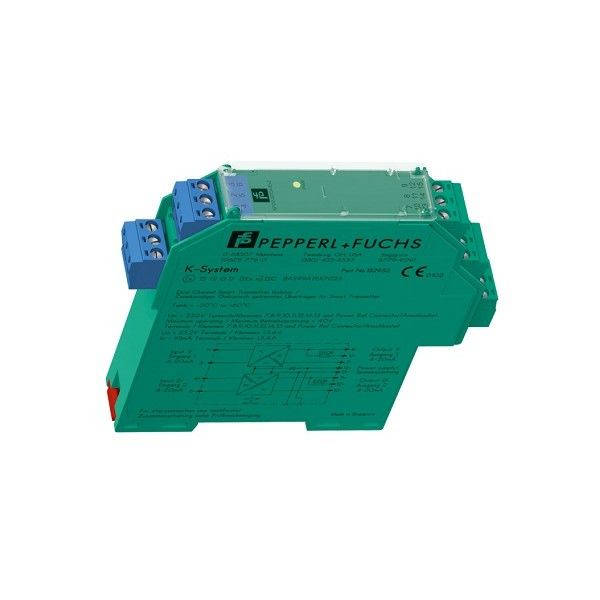

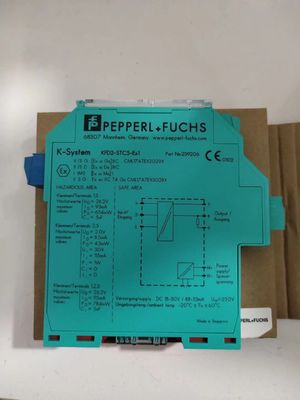

1. Specificativi generali
Tipo di segnale: Input analogo
2. Parametri relativi alla sicurezza funzionale
Livello di integrità della sicurezza (SIL): SIL 2
3. Fornitura
Collegamento: Power Rail o terminali 14+, 15-
tensione nominale: 18... 30 V di corrente
Ripple: entro la tolleranza di alimentazione
Dissipazione di potenza: ≤ 1 W a carico massimo
Consumo di energia: ≤ 1,6 W a carico massimo
4. Input
Lato di connessione: lato del campo
Collegamento: terminali 1+, 2-, 3
Segnale di ingresso: 4... 20 mA
tensione di circuito aperto/corrente di cortocircuito: terminali 1+, 3: 23 V / 25 mA
Resistenza di ingresso: terminali da 265 Ω al massimo 2-, 3, terminali da 330 Ω al massimo 1+, 3
Tensione disponibile: ≥ 16 V a 20 mA; ≥ 20 V a 4 mA, terminali 1+, 3
5. Produzione
Lato di connessione: lato di controllo
Collegamento: terminali 7+, 8-, 9- (sink)
terminali 7-, 8+, 9+ (fonte)
vedere informazioni aggiuntive
Carico: 0... 800 Ω
Segnale di uscita: 4... 20 mA (sovraccarico > 25 mA)
Ripple: massimo 50 μA rms
Fornitura esterna (circuito): 2... 30 V DC
Se la tensione esterna è > 19 V, è necessario un carico ≥ ((V - 19) / 0,02) Ω. V rappresenta il valore della tensione esterna.
Il resistore interno da 250 Ω al terminale 9 può essere utilizzato come carico.
6Caratteristiche di trasferimento
Diviazione: a 20 °C, 4... 20 mA
≤ 10 μA incl. taratura, linearità, isteresi, carichi e fluttuazioni della tensione di alimentazione
Influenza della temperatura ambiente: ≤ 0,25 μA/K
Intervallo di frequenza: lato del campo verso il lato di controllo: larghezza di banda con segnale da 0,5 Vpp 0... 7,5 kHz (-3 dB)
lato di controllo verso il lato del campo: larghezza di banda con segnale 0,5 Vpp 0,3... 7,5 kHz (-3 dB)
Tempo di regolamento: 200 μs
Orario di risalita/cascata: 100 μs
7Isolamento galvanico
Fonte di uscita/alimentazione: isolamento funzionale, tensione nominale di isolamento 50 V CA
8Indicatori/impostazioni
Elementi di visualizzazione: LED
Etichettatura: spazio per l'etichettatura anteriore
9. Conformità
Compatibilità elettromagnetica: NE 21:2012
EN 61326-3-2:2008
Grado di protezione: IEC 60529:2001
Protezione da scosse elettriche: UL 61010-1:2012
10Condizioni ambientali
Temperatura ambiente: -20... 70 °C (-4... 158 °F)
11Specificità meccaniche
Grado di protezione: IP20
Collegamento: terminali a vite
Massa: circa 150 g
Dimensioni: 20 x 124 x 115 mm (0,8 x 4,9 x 4,5 pollici) (W x H x D), tipo di alloggiamento B2
Altezza: 124,0 mm
Larghezza: 20 mm
Profondezza: 115 mm
Montaggio: su rotaie di montaggio DIN da 35 mm conforme alla norma EN 60715:2001
