Casa ProdottiFUCHI PEPPERLI Barriera isolata

RD0-FB-Ex4.* PEPPERL FUCHS Barriera isolata con 4 uscite

Sono ora online in chat

RD0-FB-Ex4.* PEPPERL FUCHS Barriera isolata con 4 uscite

RD0-FB-Ex4.* PEPPERL FUCHS Barriera isolata con 4 uscite
RD0-FB-Ex4.* PEPPERL FUCHS Barriera isolata con 4 uscite RD0-FB-Ex4.* PEPPERL FUCHS Barriera isolata con 4 uscite RD0-FB-Ex4.* PEPPERL FUCHS Barriera isolata con 4 uscite RD0-FB-Ex4.* PEPPERL FUCHS Barriera isolata con 4 uscite

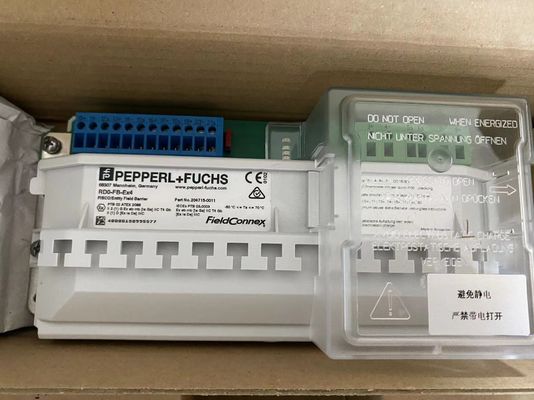

Grande immagine :  RD0-FB-Ex4.* PEPPERL FUCHS Barriera isolata con 4 uscite

Dettagli:
Luogo di origine: La Germania.
Marca: PF
Certificazione: ATEX
Numero di modello: RD0-FB-Ex4.*
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: Negotiate
Imballaggi particolari: Cartucce
Tempi di consegna: Stoccaggio
Termini di pagamento: T/T, Alipay, Paypal
Capacità di alimentazione: 100 pezzi al mese
Descrizione di prodotto dettagliata
Fabbricazione: Pepperl+Fuchs Modello: RD0-FB-Ex4.*
Temperatura ambiente: -50... 70 °C (-58... 158 °F) Temperatura di conservazione: -40... 85 °C
Potenza di uscita: 975 mW Voltaggio di uscita: 15,75 V
Flusso di uscita: 248 mA Massachussets: 1050 g
Evidenziare:

RD0-FB-Ex4.* PEPPERL FUCHS Barriera isolata

,

PEPPERL FUCHS Barriera isolata RD0-FB-Ex4.*

,

rd0 fb ex4

Dettagli del prodotto:
Fabbricante: Pepperl+Fuchs
Numero del prodotto. RD0-FB-Ex4.*
Tipo di prodotto: FieldBarrier

Caratteristiche:

  • 4 uscite Ex ia IIC
  • Barriera di campo nella zona 1/Div. 2
  • Strumenti nella zona 0...1/Div. 1
  • Limitazione della corrente di cortocircuito per uscita
  • Per la Fondazione Fieldbus H1 e Profibus PA
  • LED di alimentazione, comunicazione e errore
  • Supporta FISCO e Entità
  • Fabbricazione a partire da prodotti della voce 8528
  • Supporta tutti i metodi di messa a terra

Funzione
Il FieldBarrier, un accoppiatore di dispositivi per il montaggio su rotaia DIN, collega 4 strumenti con sicurezza intrinseca (Ex ia/Ex ib) e limitazione della corrente di corto circuito a ciascuna uscita.Questo garantisce il corretto funzionamento del segmento in caso di guasti o di lavoro caldo allo sperone.

L'elevata potenza sul tronco consente lunghezze massime di cavi e numero di dispositivi in qualsiasi area pericolosa.

I terminali di uscita con una scelta di terminali a vite fissi o plug-in collegano 1 dispositivo ciascuno.Qualsiasi concetto di messa a terra e schermatura è possibile basato su FieldConnex®soluzioni di involucro.

Dati tecnici

1. Specificativi generali
Progettazione / montaggio: Installazione di armadi
2- Connessione Fieldbus
Cavo principale (Tranco)
Collegamento: ingresso (trunk IN): terminali 3+, 4-, 5s
uscita (trunk OUT): terminali 7-, 8+, 6s
tensione nominale: 32... 16 V DC
Corrente nominale: 31 mA... 26 mA (senza carico)
77 mA... 115 mA (a carico di 20 mA per ingresso)
120 mA... 209 mA (a carico di 40 mA per ingresso)
135 mA... 241 mA (cortocircuito su tutte le uscite)
Caduta di tensione: dal tronco IN al tronco OUT massimo 100 mV.
Numero di accoppiatori: massimo 4 per segmento
Prodotti
Numero di dispositivi per uscita: 1
Collegamento: uscita 1: terminali 10+, 11-, 12S;
uscita 2: terminali 13+, 14-, 15S;
uscita 3: terminali 16+, 17-, 18S;
uscita 4: terminali 19+, 20-, 21S
tensione nominale: 10... 13 V
Corrente nominale: massimo 43 mA
Corrente di cortocircuito: 50 mA
3Indicatori/mezzi di funzionamento
Voltaggio LED Fieldbus: verde: acceso, tensione del bus esistente
Uscita dello stato del LED: lampeggiante rosso: cortocircuito
4Isolamento galvanico
Cavo principale/uscite: l'isolamento non è influenzato da interferenze secondo la norma EN 50020, valore massimo di tensione 375 V
5. conformità alla direttiva
Compatibilità elettromagnetica
Direttiva 2014/30/UE: EN 61326-1:2013
6. conformità standard
Compatibilità elettromagnetica: NE 21:2006
Grado di protezione: IEC/EN 60529
Standard per il bus di campo: IEC 61158-2
Condizioni climatiche: DIN IEC 721
resistenza alla corrosione: acc. alla norma ISA-S71.04-1985, livello di gravità G3
7Condizioni ambientali
Temperatura ambiente: -50... 70 °C (-58... 158 °F)
Temperatura di conservazione: -40... 85 °C
8Specificità meccaniche
Tipo di connessione fissi: terminali, terminali plug-in
Sezione trasversale del nucleo: fino a 2,5 mm2
Abitazione: Cfr. figura 1
Materiale di alloggiamento: Policarbonato
R... DIN alloggiamento della rotaia: PA 6.6
Grado di protezione: IP20
Massa: 1050 g
Montaggio: montaggio su rotaia DIN in armadio
9Dati per l'applicazione in aree pericolose
Certificato di esame UE del tipo: PTB 02 ATEX 2086
Cavo principale (Tranco)
Tensione massima di sicurezza Um 253 V AC
Prodotti
Potenza: 975 mW
Voltaggio: 15.75 V
corrente: 248 mA

RD0-FB-Ex4.* PEPPERL FUCHS Barriera isolata con 4 uscite 0
