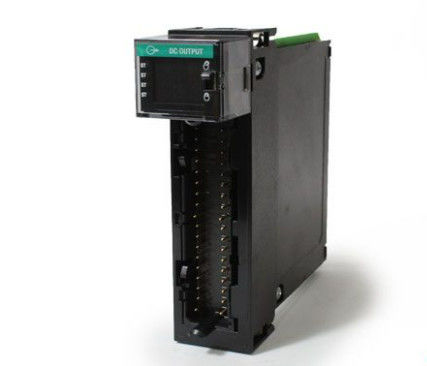

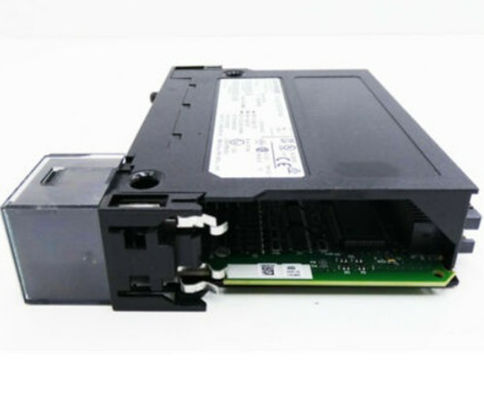

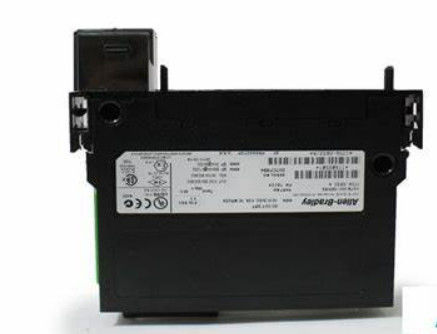

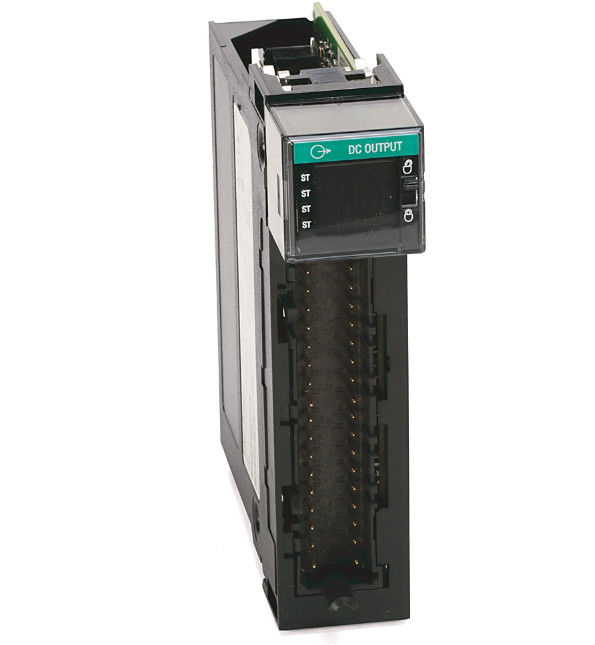

1756-OB32 ALLEN BRADLEY ControlLogix 32 Pt 12/24V DC D/O Modulo

Dettagli del prodotto:
Produttore: Allen Bradley
Numero del prodotto. : 1756-OB32
Tipo di prodotto: modulo di uscita DC

Il 1756-OB32 è un modulo di uscita discreto Allen-Bradley ad alta densità 24VDC. Questo modulo viene utilizzato per azionare dispositivi di uscita collegati a ciascun canale di questo modulo.I dispositivi di uscita possono includere luci pilota, relè, contattori, annunciatori, solenoidi, buzzer, sirene, clacson e altri dispositivi di comando.

Questo modulo di uscita è ideale per l'uso in sistemi in cui esiste un gran numero di uscite con spazio limitato per l'installazione di telaio ControlLogix più grande o di espansione.Occupa uno slot singolo e supporta l'installazione nel telaio locale o remoto. Questo modulo è compatibile per l'uso con qualsiasi processore ControlLogix, comprese le versioni più recenti di ControlLogix.

Questo 1756-OB32 è dotato di 32 indicatori a LED che servono a monitorare l'attivazione del canale.Questi indicatori del pannello frontale sono importanti strumento di risoluzione dei problemi visivi in quanto possono essere utilizzati per confermare il comando del controller al carico collegato. Ogni canale ha parametri configurabili individuali e supporta l'uscita forzata. Questo modulo supporta solo la configurazione di sourcing.

Un blocco terminale rimovibile (RTB) è richiesto per l'uso con questo modulo.RTB sono utilizzati per fornire una connessione modulare ai dispositivi di uscita. Durante la sostituzione del modulo, l'intero RTB viene rimosso dallo slot di installazione e trasferito nel modulo di sostituzione.

Il fusibile raccomandato per questo modulo è il 5x20mm 800 mA fornito dal Littelfuse p/n SP001.1003 o dallo Schurter p/n 216.800. Per le connessioni di uscita del cablaggio è necessario un blocco terminale rimovibile (RTB).Ricorda di installare e mettere a terra il telaio e l'alimentazione prima di installare il modulo con il RTBIl modulo dispone anche di indicatori luminosi di stato che mostrano lo stato del modulo e lo stato di I/O individuale.

I formati di comunicazione che funzionano con il modulo 1756-OB32 sono i dati di uscita pianificati, i dati di uscita, l'ottimizzazione del rack, l'ottimizzazione del rack solo per l'ascolto e i dati di uscita solo per l'ascolto.È anche possibile configurare gli stati in modalità di errore per punto e gli stati in modalità di programma per punto. È possibile scegliere le seguenti opzioni per entrambi: Mantenere l'ultimo stato, Attivare o Disattivare. Si noti che questo è impostato di default per tutti.

Il modulo 1756-OB32 ha una categoria di tensione di 12/24V di sorgente CC e un intervallo di tensione di funzionamento da 10 a 31,2V DC. Il suo consumo di corrente a 5.1V DC è di 300 mA e a 24V, ha un consumo di corrente di 2 mA.Ha anche una potenza totale di 1.58W, una corrente massima di perdita fuori stato per punto di 0,5 mA per punto e una caduta massima di tensione in stato di 200 mV di corrente continua a 0,5 A.La sua corrente di sovratensione massima per punto è di 1 A per 10 ms per punto che si ripete ogni 2 s a 60 gradi Celsius e la sua corrente di carico minima è di 3 mA per puntoLa corrente massima per punto a 50 gradi Celsius è di 0,5 A e 0,35 A a 60 gradi Celsius, mentre la corrente massima per modulo è di 16 A a 50 gradi Celsius e 10 A a 60 gradi Celsius.Questo modulo ha anche una tensione di isolamento continuo di 250V.

Specifiche tecniche

Modelli correlati:

Introduzione alla Società:
Achievers Automation Limited ha più di 10 anni di esperienza nel mercato dell'automazione industriale, specializzata nella rivendita di sonde, sensori, DCS, barriera isolante, HMI, PLC,connettore e cavo Profibus da marchi come Bentley Nevada, Endress+Hauser, YOKOGAWA, MTL, Allen-Bradley, Pepperl+Fuchs, Rosemount, ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, Honeywell, Siemens e ecc.Non esitate a contattarci..
