Dettagli del prodotto:
Produttore: Allen Bradley
Numero del prodotto. : 1786-RPA
Famiglia di prodotti:Comunicazione ControlNet

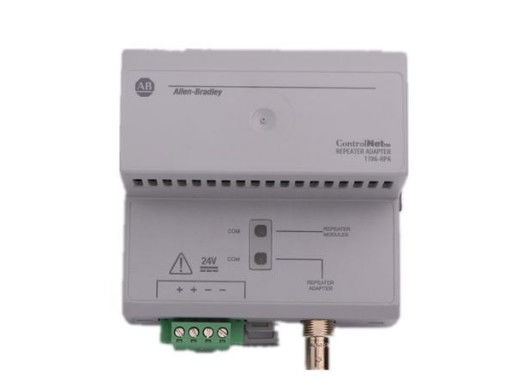

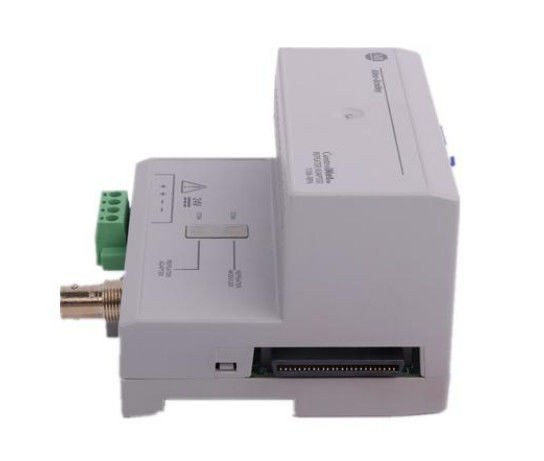

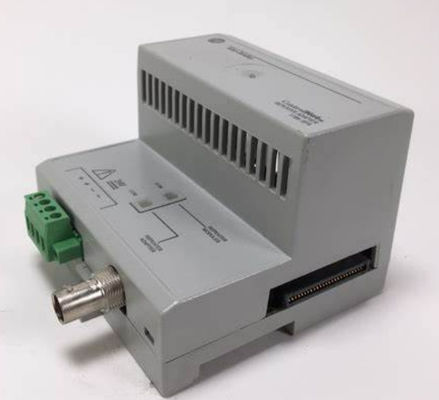

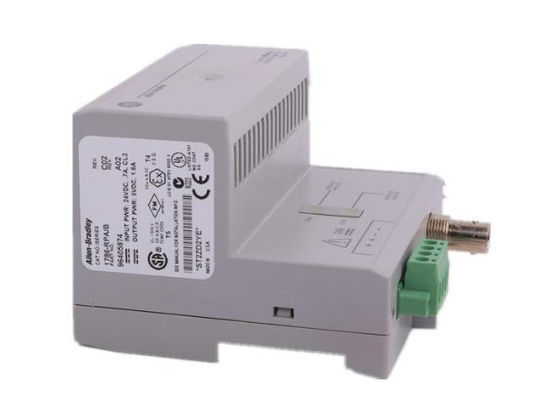

L'Allen-Bradley 1786-RPA è un adattatore ripetitore modulare ControlNet.Questo modulo è un accessorio di rete di comunicazione ControlNet che viene utilizzato principalmente per estendere la lunghezza di una rete ControlNet e assemblare diverse topologie come Star, topologia anulare, lineare o punto-punto.Questo modulo ripetitore può essere utilizzato anche per convertire fisicamente il cavo del cavo ControlNet da cavo coassiale a fibra ottica e fibra ottica a cavo coassiale ControlNet.
La rete ControlNet è un protocollo di comunicazione industriale che viene utilizzato per la comunicazione multi-drop di dispositivi.Sistemi di visualizzazione e gateway. La rete ControlNet è composta da un'autostrada di comunicazione principale chiamata Trunk in cui i dispositivi o i nodi si collegano tramite i rubinetti ControlNet. La rete ControlNet supporta una distanza fino a 1000 m.Se la rete supera questa distanza massima, può essere utilizzato il 1786-RPA.
Il 1786-RPA è compatibile per l'uso con il modulo a doppio rame del ripetitore 1786-RPCD, il modulo a fibra a corta distanza del ripetitore 1786-RPFS, il modulo a fibra a media distanza del ripetitore 1786-RPFM,Modulo ripetitore ad anello di fibra 1786-RPFRLL'adattatore massimo consentito collegato in serie è 20 1786- RPA.
L'adattatore del ripetitore 1786-RPAB richiede una potenza di ingresso di 24 Volt DC. A 5 VDC, può fornire un massimo di 1,6 A di corrente di uscita di backplane.L'adattatore Allen-Bradley 1786-RPAB ha diverse funzioni, come l'estensione della lunghezza della rete, la conversione dei supporti di rete da supporti coassiali o di rame a supporti in fibra, nonché il modo opposto da supporti in fibra a supporti coassiali o di rame,fornire energia ai moduli ripetitori, e per la creazione di un anello, una stella o una topologia punto-punto.
Specifiche tecniche
| Numero del canale coassiale: |
Uno (1) |
| Famiglia di prodotti: |
Comunicazione ControlNet |
| Marchio |
Allen Bradley |
| Numero di parte/catalogo. |
178-RPA |
| Linee di prodotti |
ControlNet Repeater |
| Tipo di ripetitore |
Adaptatore modulare per ripetitori |
| Tipo di fibra |
Coasse di rame RG6 |
| Lunghezza d'onda operativa della fibra |
NA |
| Livelli di attenuazione |
NA |
| Potenza di ingresso |
24 volt di corrente continua |
| Distanza tipica del ripetitore |
NA |
| Corrente di uscita del piano di fondo |
1.6 A |
| UPC |
10612598171092 |
| Produttore |
Rockwell Automation |
| Tipo di prodotto: |
ControlNet Repeater Adapter Module |
| Temperatura di non funzionamento: |
IEC 60068-2-1 (Prova Ab, freddo non funzionante non confezionato), IEC 60068-2-2 (Prova Bc, calore secco non funzionante non confezionato), IEC 60068-2-14 (Prova Na, shock termico non funzionante non confezionato):85 °C ( 40 °C)...185 o F) |
| Temperatura di funzionamento: |
EC 60068-2-1 (test ad, temperatura di funzionamento), IEC 60068-2-2 (test Bd, temperatura di funzionamento a secco), IEC 60068-2-14 (test Nb, shock termico di funzionamento): 0...60 o C (32...140 o F) |
| Dimensione del filo: |
0.21...3.3 mm2 (24...12 AWG) filo di rame solido o a filo che ha una temperatura nominale pari o superiore a 105 °C, massimale di isolamento di 1,2 mm (3/64 pollici) per le connessioni di alimentazione |
| Corrente di uscita di fondo, massimo: |
1.6A @ 5V DC, massimo |
| Dissipazione di potenza, massimo: |
8.8 W |
| Consumo di energia, massimo: |
16.8 W |
| Fornitura di alimentazione, autonomia |
18-36VDC |
| Fornitura di alimentazione, nominale: |
24VDC |
| Topologie supportate: |
Stella, lineare, anello, punto a punto |
| Orientazione di montaggio: |
Verticale / orizzontale |
| Montaggio: |
Montaggio del pannello / DIN Rail |
