Dettagli del prodotto:
Produttore: Allen Bradley
Numero del prodotto. : 1756-OB16E
Tipo di prodotto: Modulo di uscita digitale in CC

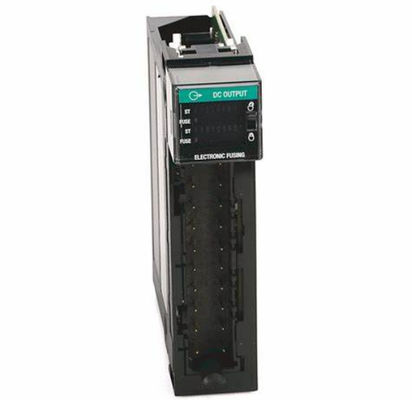

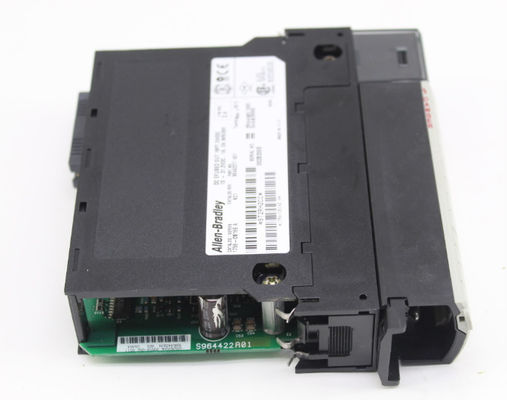

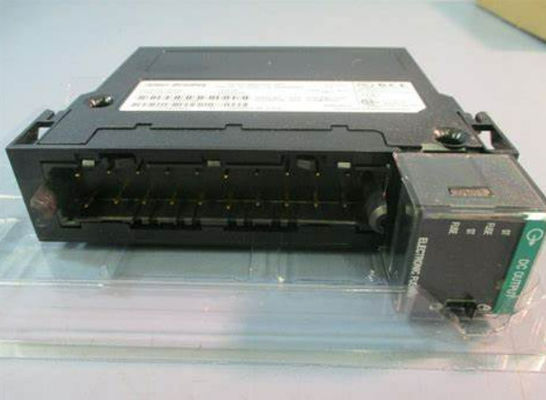

L'Allen-Bradley 1956-OB16E è un modulo di uscita discreto che fa parte della piattaforma ControlLogix Programmable Automation Controllers (PLC).Questo modulo è specificamente un modulo di uscita DC che fornisce un intervallo di tensione di uscita di 10-31.2 VDC con un valore nominale di 24 VDC. Dispone di sedici (16) canali di uscita suddivisi in due (2) gruppi di otto (8) canali ciascuno.Questo modulo è tipicamente utilizzato per dispositivi azionati a 24VDC quali bobine di relé, dispositivi azionati da solenoidi, lampade pilota, sirene e altri carichi elettrici simili.
Il 1756-OB16E è un modulo larghezza singola che è compatibile per l'uso con qualsiasi controller 1756 ControlLogix. Può essere installato su qualsiasi rack 1756 ControlLogix, in particolare 1756-A4; 1756-A17;1756-A101756-A13 e 1756-A17. Inoltre, può servire come I/O locale o come componente distribuito di I/O.
Il 1756-OB16E fornisce una corrente di uscita di 1 A @ 60 ° C (140 ° F) per canale o 8 A @ 60 ° C (140 ° F) per modulo.Ha una corrente di sovratensione di 2 A per 10 ms per punto, ripetibile ogni 2 s @ 0 °C (32 °F) @ 24V DCInoltre, la corrente minima di carico del modulo è di 3 mA per canale.
Ogni canale di uscita presenta un tempo di ritardo di uscita da OFF a ON di 70 μs nom/1 ms max e un tempo di ritardo da On a Off di 360 μs nom/1 ms max.Essa attinge dalla retroguardia una corrente pari a 250 mA a 5VDC e 2 mA a 24VDC mentre il fabbisogno di potenza totale della retroguardia è di 1.32 Watt e dissipazione di potenza massima di 4,1 W @ 60 °C (140 °F).
Il modulo 1756-OB16E ha una categoria di tensione da 12 a 24 volt di tensione di sorgente DC, nonché una tensione di funzionamento da 10 a 31,2 volt DC.32 Watt e corrente di 250 milliamperi a 5.1 volt e 2 milliamperi a 24 volt. Ha anche un massimo di 1 milliampere per punto di corrente di perdita fuori stato e un massimo di 400 mV di tensione continua a 1 ampere di caduta di tensione in stato.La sua corrente massima per punto è 1 Amp a 60 gradi Celsius e la sua corrente massima per modulo è 8 Amp a 60 gradi CelsiusQuesto modulo è stato sottoposto a test di routine a 1350 volt AC per 2 secondi ed ha una tensione di isolamento continua di 250 volt.La sua corrente di carico minima è di 3 milliampere per punto e la sua corrente di sovratensione tipica è di 2 Amps per 10 secondi per puntoLa dissipazione di potenza di questo modulo è massima di 4,1 Watt a 60 gradi Celsius, mentre la sua dissipazione termica è di 13,98 BTU/ora.ha un tempo di ritardo di uscita di 70 microsecondi nominale/massimo di 1 millisecondo da spegnimento a accensione e 360 microsecondi nominale/massimo di 1 millisecondo da accensione a spegnimentoLa sua temperatura di funzionamento è compresa tra 0 e 60 gradi Celsius e la sua temperatura di non funzionamento è compresa tra -40 e 85 gradi Celsius.Questo modulo consente anche la modifica degli stati in modalità guasto e gli stati in modalità programma.
Specifiche tecniche
| Produttore |
Rockwell Automation |
| Blocchi terminali rimovibili |
1756-TBNH; 1756-TBSH |
| Dissipazione termica |
130,98 BTU/ora @ 60 °C (140 °F) |
| Corrente di fondo a 5,1 volt |
250 milliamperi |
| Corrente di fondo a 24 volt |
2 milliamperi |
| Tempo di ritardo dell'uscita, da AZIONATO a STOPPATO |
360 μs nom/1 ms max |
| Tempo di ritardo di uscita, da spento a acceso |
70 μs nom/1 ms max |
| Larghezza della fessura |
1 |
| Tastiera RTB |
Meccanica definita dall'utente |
| Codice del modulo |
Sistemi elettronici |
| Voltaggio nominale di uscita |
24VDC |
| Intervallo di tensione di uscita |
10-31.2 VDC |
| Numero di uscite |
Sedici (16) |
| Marchio |
Allen Bradley |
| Numero di parte/catalogo. |
1756-OB16E |
| Serie |
ControlLogix |
| Tipo di modulo |
Modulo di uscita digitale in CC |
| Dissipazione di potenza (Max) |
4.1 W @ 60 °C (140 °F) |
| Prodotti |
Fuso elettronico a 16 punti |
| Voltaggio |
12-24 volt di corrente continua |
| Intervallo di tensione di funzionamento |
10-30 volt di corrente continua |
| Punto nominale massimo di corrente di uscita |
1 Amp a 60 gradi Celsius |
| Modulo di corrente di uscita massima |
8 Ampere a 60 gradi Celsius |
| Corrente di 5 volt sul piano di fondo |
250 milliamperi |
| Blocchi terminali rimovibili |
1756-TBNH, 1756-TBSH |
| Tensione di isolamento |
50 volt in continuo |
| Cintura |
Nessuna |
| UPC |
10612598180810 |
| UNSPSC |
32151705 |
