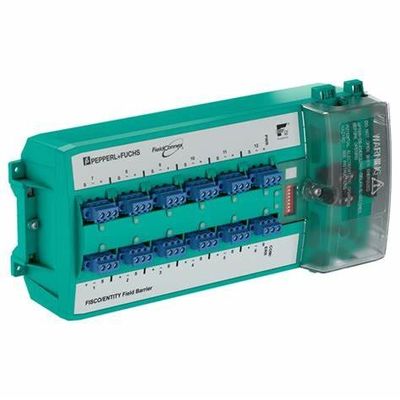

| Specificativi generali |
| Progettazione / Montaggio |
Installazione di armadi |
| Installazione in zona pericolosa |
Zona 1 / Div. 2 |
| Connessione di bus di campo |
| Dissipazione di potenza |
Cfr. tabella 1 |
| Cavo principale (Tranco) |
|
| |
Voltaggio nominale |
16... 32 V DC,
min. 15 V in caso di abbronzamento |
| |
Corrente nominale |
trunk IN to trunk OUT max. 2 A vedere tabella 1 |
| |
Opzione di messa a terra dello scudo del cavo |
Capacità via 5,7 nF
Diretto |
| |
Caduta di tensione |
dal tronco IN al tronco OUT massimo 100 mV. |
| |
Numero di accoppiatori |
massimo 3 per segmento |
| |
Protezione contro la polarità inversa |
Impostato |

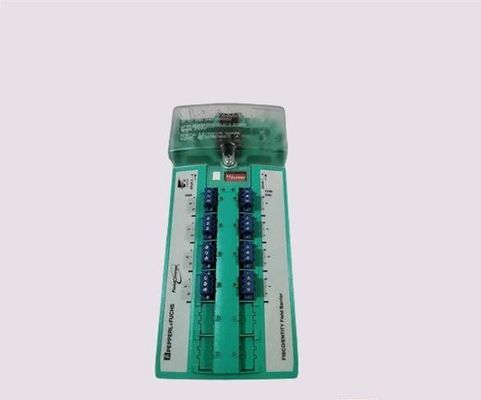

| Prodotti |
|
| |
Numero di uscite |
8, 10 o 12 |
| |
Numero di dispositivi per uscita |
1 |
| |
Lunghezza del cavo |
120 m |
| |
Voltaggio nominale |
10... 14 V |
| |
Corrente nominale |
43 mA al massimo ad uno sperone,
Max. 320 mA di corrente totale a tutti gli speroni |
| |
Correnti di cortocircuito |
53 mA, 1 mA in stato di emergenza |
| |
Opzione di messa a terra dello scudo del cavo |
Capacità via 4,4 nF |
| Protezione contro le sovratensioni |
Protezione da sovratensione del tronco se la tensione supera i 39 V tipici, massimo 41 V |
| Caratteristiche diagnostiche e di protezione |
| Isolamento da difetti |
Limitazione della corrente di cortocircuito agli speroni
Protezione da rimbalzo agli speroni
Inibizione del segnale agli speroni |
| Diagnosi dello strato fisico |
Livello del segnale agli speroni
Disturbo del segnale agli speroni
Livello di rumore agli speroni |
| Indicatori/mezzi di funzionamento |
| Scambio |
S1 ON: allarmi diagnostici attivati
S2 ON: avvertenze diagnostiche attivate
S3-S8: non utilizzato |
| PWR a LED |
verde: tensione del bus di campo > 16 V |
| LED COM/ERR |
lampeggiante giallo: comunicazione del bus di campo e stato dello strato fisico,
rosso: errore hardware |
| SPUR LED |
rosso: lampeggiante a 2 Hz in condizione di cortocircuito |
| Isolamento galvanico |
| Cavo principale/uscite |
l'isolamento non è influenzato da interferenze secondo la norma EN 60079-11, valore massimo di tensione 375 V |
| Prodotto/Output |
Nessun isolamento |
| Conformità alla direttiva |
| Compatibilità elettromagnetica |
|
| |
Direttiva 2014/30/UE |
EN 61326-1:2013 |
| Conformità standard |
| Compatibilità elettromagnetica |
NE 21:2011 |
| Grado di protezione |
IEC/EN 60529 |
| Standard per il bus di campo |
IEC 61158-2 |
| Condizioni climatiche |
IEC 60721 |
| Resistenza agli urti |
EN 60068-2-27 |
| Resistenza alle vibrazioni |
EN 60068-2-6 |
| Condizioni ambientali |
| Temperatura ambiente |
-40... 70 °C (-40... 158 °F) |
| Temperatura di conservazione |
-40... 85 °C |
| Umidità relativa |
< 95% non condensante |
| Resistenza agli urti |
15 g 11 ms |
| Resistenza alle vibrazioni |
1 g, 10... 150 Hz |
| Resistenza alla corrosione |
acc. alla norma ISA-S71.04-1985, livello di gravità G3 |
| Specificità meccaniche |
| Tipo di connessione |
terminale a vite, innescabile o a molla, innescabile |
| Sezione trasversale del nucleo |
Cfr. tabella 2 |
| Materiale di alloggiamento |
Policarbonato |
| Grado di protezione |
IP20 |
| Massa |
2100 g |
| Dimensioni |
vedere le dimensioni |
| Montaggio |
Montaggio della rotaia DIN |
| Dati per l'applicazione in aree pericolose |
| Certificato di esame UE del tipo |
BVS 13 ATEX E 121 X |
| |
Marcatura |
 II 2(1) G Ex eb ib mb [ia Ga] IIC T4 Gb
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] |
| Cavo principale (Tranco) |
|
| |
Tensione massima di sicurezza Um |
253 V AC |
| Prodotti |
in conformità di FISCO e Entity |
| |
Potenza |
1.063 W |
| |
Voltaggio |
17.1 V |
| |
Corrente |
248.55 mA |
| |
Induttanza |
gruppo di gas IIC 470 μH,
gas di gruppo IIB 2 mH |
| |
Capacità |
gruppo di gas IIC 367 nF,
gruppo di gas IIB 2,15 μF |
| Conformità alla direttiva |
|
| |
Direttiva 2014/34/UE |
EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018, EN 60079-11:2012, EN 60079-18:2015 |
| Omologazioni internazionali |
| Autorizzazione CSA |
CSA 14.70004139 |
| |
Disegno di controllo |
116-0400 |
| |
Approvato per |
Classe I, divisione 2, gruppi A, B, C, D T4
Classe I, zona 1, AEx/Ex e ib mb [ia Ga] IIC T4 Gb
Classe I, zona 1, AEx/Ex e ib mb [ia IIC Da] IIC T4 Gb
Apparecchiature associate per la classe I, divisione 1, gruppi A, B, C, D
Apparecchiature associate per la classe II, divisione 1, gruppi E, F, G
Apparecchiature associate per la classe III, divisione 1 |
| Omologazione IECEx |
IECEx BVS 13.0119X |
| |
Approvato per |
Ex eb ib mb [ia Ga] IIC T4 Gb
[Ex ia Da] IIIC
[Ex ia Ma] I |
| Certificati e approvazioni |
| Fondazione Fieldbus |
FF-846 |
