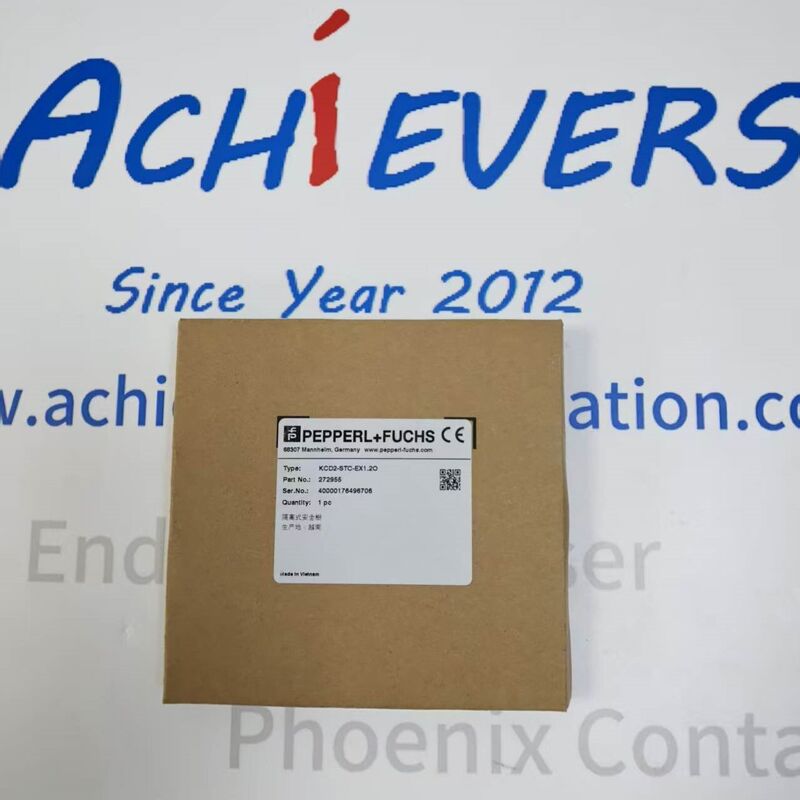

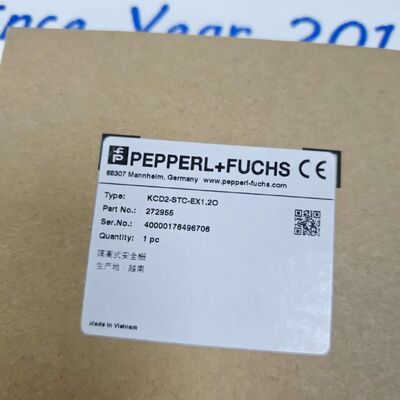

Barriera di isolamento dell'alimentatore del trasmettitore KCD2-STC-EX1 SMART
Dettagli del prodotto:
Produttore: Pepperl + Fuchs
N. prodotto : KCD2-STC-EX1,pepperl fuchs kcd2 stc ex1,kcd2 stc ex1 prezzo,kcd2 stc ex1,kcd2 stc ex1 2o es,p&f kcd2 stc ex1,kcd2 stc ex1 2o
https://www.achievers-automation.comPiù prodotti
Approvvigionamento affidabile di componenti industriali per le imprese
Questo componente di automazione industriale viene fornito per l'approvvigionamento aziendale. Sono supportati il servizio su ordinazione e la consegna anticipata, con prezzi quotati in base alla richiesta.
Per ridurre il rischio di approvvigionamento, ogni ordine viene gestito individualmente con il supporto per la conferma del modello, il chiarimento delle condizioni e la stima dei tempi di consegna prima dell'effettuazione dell'ordine. Vengono forniti termini di preventivo chiari e una comunicazione coerente per aiutare i partner a gestire le aspettative e completare le transazioni con sicurezza. Ulteriori verifiche o chiarimenti sono disponibili quando richiesto, a supporto dell'approvvigionamento professionale e della cooperazione a lungo termine.
KCD2-STC-EX1 di è una barriera di isolamento compatta a sicurezza intrinseca a canale singolo appartenente alla serie K-System di , progettata esclusivamente per trasmettitori SMART a 2 fili utilizzati in aree industriali pericolose esplosive. Questa unità KCD2-STC-EX1 fornisce isolamento elettrico galvanico tra i circuiti pericolosi sul lato campo e i circuiti dell'armadio di sicurezza sul lato controllo, eliminando le interferenze del circuito di terra e fornendo allo stesso tempo un'alimentazione stabile e una trasmissione precisa del segnale analogico da 4-20 mA.
Dettaglio:
| Articolo di specifica |
Parametro tecnico |
Nota standard e funzionale |
| Modello SKU completo |
KCD2-STC-EX1 |
Codice articolo barriera standard K-System |
| Produttore del marchio |
|
Marchio globale di sicurezza intrinseca e protezione contro le esplosioni |
| Quantità di canali |
1 canale singolo |
Alimentazione del trasmettitore a loop singolo da 4–20 mA |
| Livello di integrità della sicurezza (SIL) |
SIL 2, Capacità sistematica SC 3 |
Certificazione di sicurezza funzionale IEC/EN 61508 |
| Intervallo di tensione di alimentazione principale |
19 VCC ~ 30 VCC (24 VCC nominali) |
Supporta la barra di alimentazione dell'armadio o l'ingresso di alimentazione del cablaggio dei terminali |
| Assorbimento massimo di corrente operativa |
≤ 45 mA a 24 V CC a pieno carico |
Design a basso consumo energetico |
| Massima dissipazione di potenza |
≤ 800 mW |
Bassa generazione di calore per installazioni in armadi ad alta densità |
| Intervallo del segnale di ingresso sul campo |
4 mA ~ 20 mA, corrente limitata a 26 mA |
Protezione da cortocircuito da inversione di polarità integrata |
| Tensione a circuito aperto del terminale di campo |
22 V |
Potenza sufficiente per trasmettitori a 2 fili a lunga distanza |
| Segnale di uscita lato controllo |
Opzioni doppio segnale 4–20 mA / 1–5 VCC |
Compatibile con PLC, moduli di ingresso analogici DCS |
| Resistenza massima al carico laterale di controllo |
300 Ω (modalità uscita sorgente) |
Corrispondenza del carico della scheda DCS standard |
| Grado di isolamento galvanico |
Isolamento sicuro Picco 375 V (Ingresso ↔ Uscita / Ingresso ↔ Alimentazione) |
Norma di sicurezza intrinseca IEC/EN 60079-11 |
| Soglia di rilevamento guasti di linea |
Attivazione guasto ≤3 mA (circuito aperto), ≥22 mA (cortocircuito) |
Diagnosi dei guasti del cablaggio in tempo reale |
| Tempo di assestamento della risposta del segnale |
≤ 50 ms |
Trasmissione rapida del segnale analogico per il controllo del processo a circuito chiuso |
| Articolo di specifica |
Parametro tecnico |
Installazione e note ambientali |
| Dimensioni complessive (L × A × P) |
12,5 mm × 114 mm × 122 mm |
Alloggiamento sottile ultrasottile per risparmiare spazio nell'armadio |
| Peso unitario netto |
ca. 100 g |
Custodia in materiale termoplastico leggero ignifugo |
| Norma di montaggio |
Guida DIN 35 mm (EN 60715) |
Montaggio universale in armadio industriale |
| Grado di protezione |
IP20 |
Morsetti salvadita solo all'interno degli armadi di controllo |
| Temperatura operativa continua |
-20°C~+60°C |
Piene prestazioni nominali senza declassamento della temperatura |
| Intervallo di temperatura di conservazione |
-40°C~+80°C |
Stabile durante lo stoccaggio e il trasporto in magazzino |
| Segnalazione di aree pericolose |
II (1)G [Ex ia Ga] IIC; II (1)D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I |
Certificazione per zone di estrazione di gas, polveri e sotterranee |
| Certificato di esplosione |
BASEEFA 13 ATEX 0077 X |
Approvazione di sicurezza intrinseca EU ATEX |
| Resistenza alle vibrazioni |
IEC 60068-2-6, 10–150 Hz |
Adattarsi alle apparecchiature chimiche e minerarie vibranti |
| Indicatore diagnostico |
Luce di stato a LED singolo |
Indicazione visiva dello stato di alimentazione e guasto del circuito |
| Standard di conformità |
ATEX 2014/34/UE, IECEx, UL cULus, EN 61326-1 |
Norme globali sulla protezione dalle esplosioni industriali |
