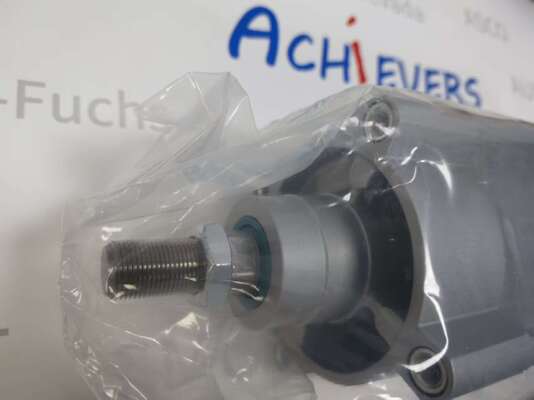

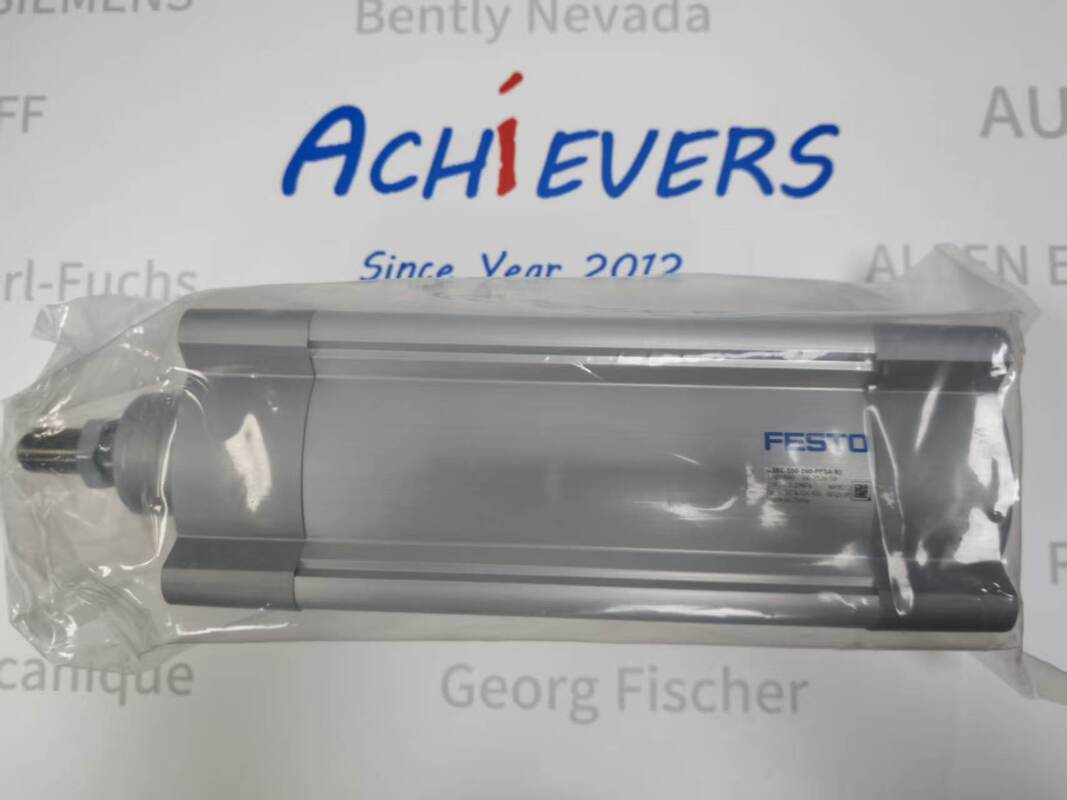

Festo DSBC-100-160-PPSA-N3 ISO 15552 Cilindro pneumatico a doppia azione
Descrizione:
Produttore: Festo
Numero del prodotto. : DSBC-100-160-PPSA-N3
https://www.achievers-automation.comAltri prodotti
Affidabile approvvigionamento di componenti industriali per le imprese
Questo componente per l'automazione industriale è fornito per gli appalti delle imprese. Sono supportate le forniture su ordinazione e la consegna anticipata, con prezzi indicati per richiesta.
Per ridurre il rischio di approvvigionamento, ogni ordine viene gestito individualmente con il supporto per la conferma del modello, la chiarificazione delle condizioni e la stima del tempo di consegna prima dell'ordine.Termini di quotazione chiari e comunicazione coerente sono forniti per aiutare i partner a gestire le aspettative e completare le transazioni con fiducia- è disponibile una verifica o un chiarimento aggiuntivi se necessario, a sostegno dell'approvvigionamento professionale e della cooperazione a lungo termine.
Il Festo DSBC-100-160-PPSA-N3 è un cilindro pneumatico a canna singola a doppia azione per uso pesante della serie DSBC ISO 15552.DSBC = cilindro a barra di legame standard ISO; 100 = 100 mm di foratura del pistone; 160 = 160 mm di corsa di lavoro; PPSA = cuscino pneumatico autoadeguato su entrambe le estremità; N3 = CRC 2 resistenza moderata alla corrosione e costruzione priva di PWIS.
Questa unità fornisce una potente spinta lineare per carichi industriali pesanti, dotata di ammortizzazione completamente autoadattabile che assorbe automaticamente l'impatto della posizione finale senza regolazione manuale della vite.La canna a profilo estruso è dotata di slot sensori integrati per l'installazione diretta di interruttori di prossimità Festo per rilevare il tempo pienoLa canna in alluminio anodizzato,i tappi di fine fusi a stampa rivestiti e la canna del pistone in acciaio altamente legato garantiscono un funzionamento stabile a lungo ciclo sotto forti urti e pressione d'aria fluttuante.
Dettagli:
| Parametro |
Specifica tecnica |
| Numero completo della parte |
DSBC-100-160-PPSA-N3 |
| Produttore |
Festo |
| Codice dell'ordine ufficiale |
1384896 |
| Serie di prodotti |
DSBC ISO 15552 Cilindro pneumatico standard |
| Modalità di funzionamento |
Doppia azione, bastone a pistone singolo (fine di filo maschile) |
| Diametro del foraggio del pistone |
100 mm |
| Stretta di lavoro nominale |
160 mm |
| Specificità del filo della canna del pistone |
M20 × 1,5 filo maschio esterno |
| Porta di connessione pneumatica |
G1/2 Filato femminile (ISO 228-1) |
| Tipo di ammortizzatore |
PPSA cuscino pneumatico autoadeguante (entrambi gli estremi) |
| Lunghezza del cuscino unilaterale |
31 mm |
| Energia di impatto finale massima ammissibile |
2.5 J |
| Forza teorica di estensione @ 6 bar |
4712 N |
| Forza di ritiro teorica @ 6 bar |
4418 N |
| Intervallo di pressione di funzionamento |
0.4 ¢ 12 bar (0,04 ¢ 1,2 MPa) |
| Peso netto totale (160 mm di corsa) |
5281 g |
| Peso di base zero-stroke |
3665 g |
| Peso in più per 10 mm di colpo |
101 g |
| Massa reciproca in movimento |
1624 g |
| Massa mobile extra per tratto di 10 mm |
39 g |
| Supporto per la rilevazione della posizione |
Scatena integrata per il profilo del barile per gli interruttori di prossimità |
| Compatibilità di montaggio standard |
Montaggio multi-modo tramite accessori ISO 15552 / fili interni con tappo termico |
| Articolo della specifica |
Valore tecnico |
| Materiale del barile del cilindro |
Leggio di alluminio forato anodizzato liscio e duro |
| Materiale di copertura finale |
Leghe di alluminio in fusione stampata rivestite |
| Materiale della canna del pistone |
Acciaio rinforzato ad alta lega |
| Materiale di tenuta / asciugamano / cuscino |
TPE-U (PU) poliuretano |
| Materiale del pistone del cuscino |
POM ingegneria plastica |
| Medio di funzionamento |
Aria compressa ISO 8573-1:2010 [7:4[4] |
| Compatibilità della lubrificazione |
Aria lubrificata o non lubrificata (necessario un supporto costante a lungo termine) |
| Temperatura ambiente di funzionamento |
-20 °C ~ +80 °C |
| Intervallo di temperatura di stoccaggio |
-20 °C ~ +80 °C |
| Classe di resistenza alla corrosione |
CRC 2 (Stress di corrosione moderato) |
| PWIS / LABS Conformità |
VDMA24364-B1/B2-L: privo di sostanze che danneggiano l'umidità della vernice |
| Classificazione delle stanze pulite |
ISO 14644-1 classe 6 |
| Norme globali di conformità |
ISO 15552, conformità alla direttiva RoHS |
| Orientazione di montaggio consentita |
Installazioni orizzontali, verticali o in qualsiasi angolo |
| Performance anti-vibrazione |
Reciprocità stabile sotto vibrazioni standard di officina industriale |
| Durazione di servizio |
Oltre 10 milioni di cicli di carica completa sotto pressione nominale |
| Altitudine massima di esercizio |
1000 m senza riduzione della pressione dell'aria |
