MTL5532 Isolatore di impulsi MTL Strumenti 4/20mA Uscite di corrente

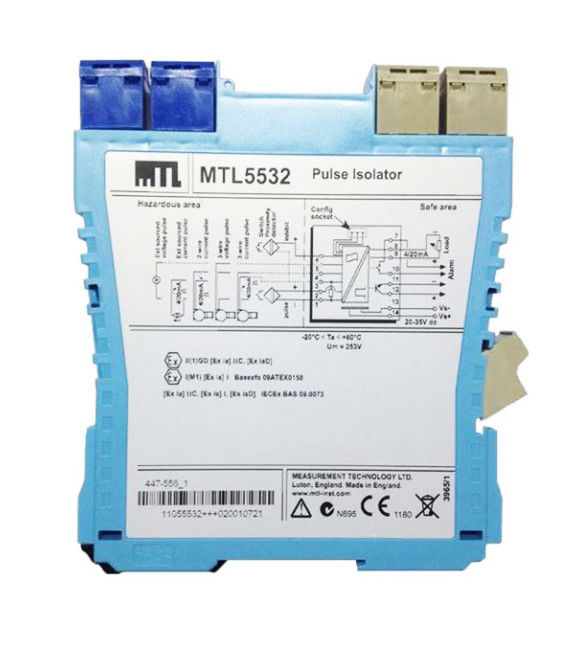

MTL5532 Isolatore d'impulso per strumenti MTL

L'MTLx532 isola gli impulsi da un interruttore, rilevatore di prossimità, corrente
trasmettitore di impulsi o trasmettitore di impulsi di tensione situato in un luogo pericoloso
È ideale per applicazioni che richiedono frequenze d'impulso elevate e velocità elevate.
L'analogia è stata realizzata con un sistema di controllo del tempo di risposta, ripetendo gli impulsi nella zona sicura.
viene fornita anche un'uscita proporzionale alla frequenza, insieme a un relè
La configurazione è la seguente:
effettuato con un personal computer.

Classificazione:
Cfr. anche specifica comune

• Numero di canali
Uno, completamente galleggiante
• Tipo di sensore
L'interruttore o il rivelatore di prossimità (NAMUR/BS EN 6094756:2001)
.2 ̊ o 3 ̊ trasmettitore di tensione o impulsi a filo
• Posizione dell'interruttore
Zona 0, zona pericolosa IIC, T6
Div. 1, gruppo A, luogo pericoloso
• Posizione del rilevatore o del trasmettitore di prossimità
Zona 0, IIC, T4T6, se adeguatamente certificata
Div.1, Gruppo A, luogo pericoloso
• Input
Input del interruttore:
Uscita accesa se l'interruttore è chiuso
Input del rilevatore di prossimità:
Escitazione: da 7,0 a 9,0 V di corrente continua da 1kΩ nominale
L'energia di uscita è accesa se l'input è > 2,1 mA* (< 2kΩ)
Sconnessione di uscita se l'input è < 1,2mA* (> 10kΩ)
Isteresia di commutazione: 0,2 mA (650Ω) nominale
*NAMUR e norme BS EN 6094756:2001
Input di corrente e impulso:
Fornitura del trasmettitore: 16,5 V di corrente continua a 20 mA
Corrente di cortocircuito: 24mA
Fattore di uscita: IN > 9,0mA = ON, IN < 7,0mA = OFF
Isteresia di commutazione: 0,5 mA
Input di impulso di tensione
Impedenza di ingresso: > 10kΩ
Tensione del punto di commutazione (Vsp): 3, 6 o 12V nominali
(Utente selezionabile tramite interruttori sul lato del modulo)
Fattore di uscita: Vin > Vsp = ON, Vin < Vsp = OFF
Isteresi di commutazione: 100mV + (0,1 x Vsp) tipico
• Impulso di uscita della zona sicura
Ritardo massimo: 10 μs
Tensione massima fuori stato: 35V
Corrente di perdita massima fuori stato: 10μA
Resistenza massima in stato di funzionamento: 25Ω
Corrente massima in stato di attivazione: 50 mA
STOP di uscita in caso di interruzione dell'alimentazione
Nota: il segnale LFD è protetto da un diodo di Zener contro carichi induttivi
• corrente di uscita della zona di sicurezza
Ritardo di cattura dell'input: 2 periodi di segnale (5 ms min.)
Distanza di segnale: da 4 a 20 mA
Intervallo sotto/oltre: da 0 a 22 mA
Resistenza al carico: da 0 a 450Ω @20mA
Resistenza di uscita: > 1MΩ
Ripple: < 50μA da picco a picco
Precisione: migliore di 20 μA a 20 °C
Drift di temperatura: < 1μA/°C
Risetime (10% - 90%, dopo il cambio di passaggio): 60 ms
• Uscita dell'allarme
Relai acceso in allarme, 0,5A @ 35Vdc massimo.
• Larghezza dell'impulso
Alta: 10 μs min.
Basso: 10 μs min.
• Intervallo di frequenza
0 50 kHz - modalità di uscita dell'impulso
0 ¢ 10KHz - per uscita analogica
• Indicatori LED
Verde: indicazione della potenza
Giallo: acceso quando il circuito di uscita è acceso
Rosso: lampeggia in caso di guasto o errore della linea
• Necessità di potenza
65 mA a 24 V dc
70 mA a 20 V dc
55mA a 35V dc
• dissipazione di energia all'interno dell'unità
1.35W al massimo a 24V
1.75W al massimo a 35V
• Descrizione della sicurezza (Um = 253 V rms o dc)
Termini da 2 a 1 e da 6 a 1
U_o= 10,5 V I_o=14mA P_o= 37 mW
Termini da 4 a 3 e 1
U_o= 28 V I_o= 93 mA P_o= 651 mW
Termini da 3 a 1
Apparecchi non di accumulo di energia ≤ 1,5 V, ≤ 0,1 A e ≤ 25 mW; possono essere
connesso senza ulteriore certificazione in qualsiasi circuito IS con una tensione di circuito aperto < 28V
Termini da 5 a 4 e 1
V._massimo≤ 28V, I_massimo≤ 94mA, P_massimo≤ 0,66 W
• Configuratore
Un personal computer con software MTL PCS45 con interfaccia seriale PCL45USB.
