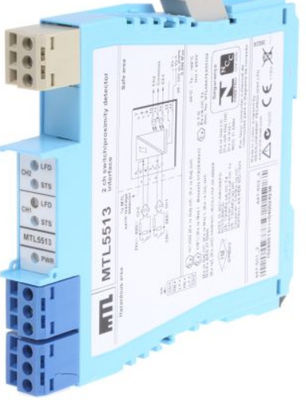

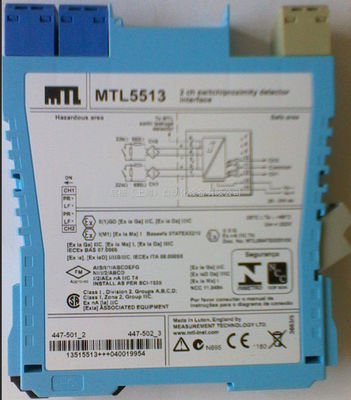

MTL5513 MTL Strumenti Switch Proximity Detector Interfaccia Barriera di sicurezza Massimo 10,5 V

MTL5513 Interfaccia di interruttore/detettore di prossimità per strumenti MTL

L'MTL5513 consente di controllare due uscite allo stato solido nell'area di sicurezza mediante due interruttori o due rilevatori di prossimità situati nell'area pericolosa.I transistor di uscita Ch1/Ch2 condividono un terminale comune e possono scambiare segnali di polarità +ve o -veL'indicazione LFD è fornita nella parte superiore del modulo.

Classificazione:
Cfr. anche specifica comune

• Numero di canali
Due.
• Posizione degli interruttori
Zona 0, zona pericolosa IIC, T6
Div. 1, luogo pericoloso del gruppo A
• Posizione dei rilevatori di prossimità
Zona 0, zona pericolosa IIC, T4?? 6 se adeguatamente certificata
Div. 1, luogo pericoloso del gruppo A
• Input per le zone pericolose
Input conformi alle norme BS EN60947 ‧5‧6:2001 per i rilevatori di prossimità (NAMUR)
• tensione applicata al sensore
7 a 9 V di corrente continua da 1kΩ ±10%
• Caratteristiche di input/output
Fase normale
Le uscite chiuse se l'input è > 2,1 mA (< 2kΩ nel circuito di ingresso)
Le uscite aperte se l'input è < 1,2 mA (> 10kΩ nel circuito di ingresso)
Isteresia: 200μA (650Ω) nominale
• rilevamento dei guasti della linea (LFD) (se selezionato)
Selezionabile dall'utente per ciascun canale tramite interruttori sul lato dell'unità.
Alarme di circuito aperto se < 50 μA
Disattivazione dell'allarme di circuito aperto se l'intensità è superiore a 250 μA
Alarme di cortocircuito se Rin < 100Ω
Disattivare l'allarme di cortocircuito se Rin > 360Ω
Nota: le resistenze devono essere montate quando si utilizza l'impianto LFD con ingresso di contatto
500Ω a 1kΩ in serie con interruttore
20 kΩ a 25 kΩ in parallelo con l'interruttore
• Inversione di fase
Indipendente per ogni canale, selezionabile dall'utente
• Uscite della zona di sicurezza
Fabbricazione a partire da materiali di cui all'allegato 1
Frequenza di funzionamento: dc a 500 Hz
tensione massima in stato di disattivazione: ± 35V
Corrente di perdita massima fuori stato: ± 50μA
Resistenza massima allo stato di funzionamento: 25Ω
Corrente massima in stato attivo: ± 50 mA
• Indicatori LED
Verde: indicazione della potenza
Giallo: due: stato del canale, acceso quando l'uscita è attiva
Rosso: due: indicazione LFD, quando viene rilevato un guasto della linea
• Consumo massimo di corrente
30 mA a 24 V
• dissipazione di energia all'interno dell'unità
0.65W tipici a 24V, con carichi di 10mA
0.78W max. con carichi di 50mA
• Descrizione della sicurezza (per ogni canale)
U_o= 10,5 V I_o=14mA P_o= 37 mW U_m= 253V rms o dc
