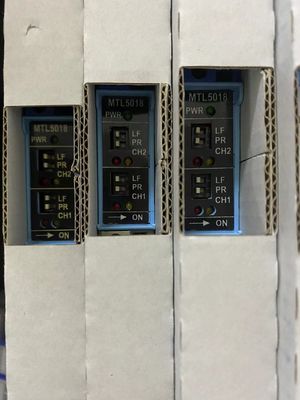

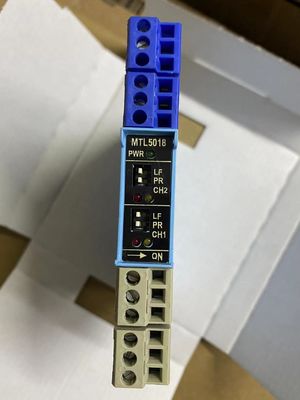

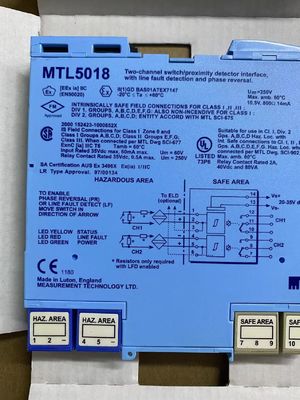

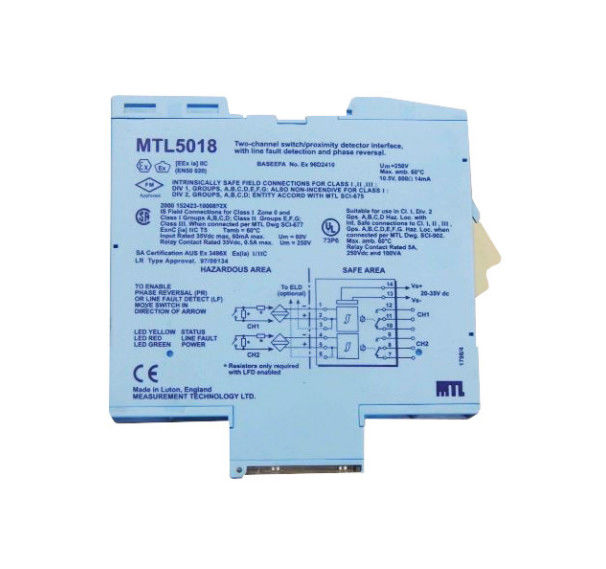

MTL5018 Interfaccia del rilevatore di prossimità degli strumenti MTL Numero di canali 2

MTL5018 Interfaccia per il rilevatore di prossimità degli strumenti MTL

L'MTL5018 consente di controllare due carichi di zona di sicurezza da due
In caso di emergenza, il dispositivo deve essere dotato di un dispositivo di segnalazione di emergenza (switch) o di un rilevatore di prossimità situato in una zona pericolosa.
Il controllo indipendente dell'inversione di fase consente
una condizione di allarme da segnalare per entrambi gli stati del sensore.
Dispositivo di rilevamento di guasti di linea selezionabile (LFD) rileva una linea aperta o corta
circuito in entrambi i circuiti di campo.

Classificazione:
Cfr. anche specifica comune
• Numero di canali
Due.
• Posizione degli interruttori
Zona 0, zona pericolosa IIC, T6
Div. 1, luogo pericoloso del gruppo A
• Posizione del rilevatore di prossimità
Zona 0, zona pericolosa IIC, T4?? 6 se adeguatamente certificata
Div. 1, luogo pericoloso del gruppo A
• Soluzione della zona sicura
Due relè con contatti di cambio
• Input per le zone pericolose
Input conformi alle norme NAMUR/DIN 19234 per i rilevatori di prossimità
• tensione applicata al sensore
7 a 9V da 1kΩ ±10%
• Caratteristiche di input/output
Fase normale (invertita):
energia di uscita alimentata (disattivata) se Iin > 2,1 mA o Rin < 2kΩ
L'alimentazione di uscita è disattivata se Iin < 1,2 mA o Rin > 10kΩ
Isteresia: 200 μA, tipica
• rilevamento di difetti della linea (LFD)
Selezionabile dall'utente tramite interruttori sulla parte superiore dell'unità. I guasti di linea sono indicati da un LED per ogni canale. Un guasto di linea rilevato disattiva il relè.
Alarme a circuito aperto se Iin < 100 μA
Disattivazione dell'allarme a circuito aperto se l'in> 250 μA
Alerta di cortocircuito se Rin<100Ω
Disattivare l'allarme di cortocircuito se Rin> 360Ω
Nota: le resistenze devono essere montate quando si utilizza l'impianto LFD con ingresso di contatto
500Ω a 1kΩ in serie con interruttore
20 kΩ a 25 kΩ in parallelo con l'interruttore
• Inversione di fase
Indipendente per ogni canale, selezionabile dall'utente
• Tipo di relè
Dispositivi per la trasformazione
Nota: i carichi reattivi devono essere adeguatamente soppressi
• Caratteristiche del relè
Tempo di risposta: massimo 10 ms
Classificazione di contatto: 250V ac, 2A, cosø >0.7
40V di corrente, 2A, carico resistivo
• Indicatori LED
Verde: indicazione della potenza
Giallo: due: stato di ciascun canale (su quando le uscite sono alimentate)
Rosso: due: indicazione LFD per ciascun canale (se rilevato un guasto della linea)
• Consumo massimo di corrente
60mA a 20V
60mA a 24V
40mA a 35V
• Dissipazione di potenza massima
1.4W a 24V
1.5W a 35V
• Isolamento
250 V di corrente alternata o continua tra alimentazione, circuiti di zona pericolosa e uscite dei relè
• Descrizione della sicurezza (per ogni canale)
10.5V, 800Ω, 14mA, Um= 250V rms o dc
