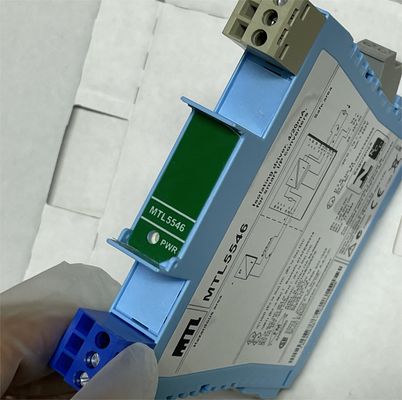

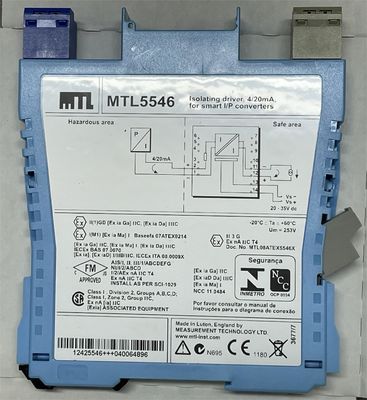

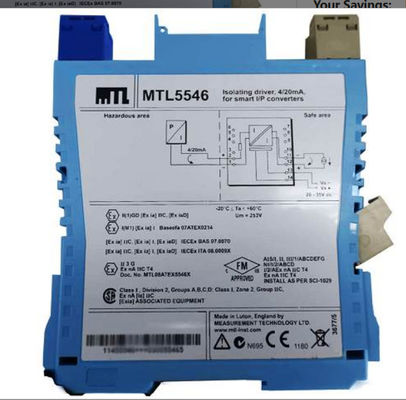

MTL5546 MTL driver di isolamento per posizionatori di valvole HART® da 4 ‰ 20 mA con rilevamento di guasti di linea

MTL5546 MTL Strumenti di isolamento del conducente

L'MTL5546 accetta un segnale fluttuante di 4/20mA da una zona sicura
controller per azionare un convertitore di corrente/pressione (o qualsiasi altro carico
Per i posizionatori di valvole intelligenti, il modulo è
consente anche la trasmissione bidirezionale della comunicazione digitale
segnali in modo che il dispositivo possa essere interrogato sia dall'operatore
Controller di processo con un sistema di controllo di velocità (CAC)
il dispositivo di lettura può rilevare circuiti aperti o corti nel cablaggio di campo:
se si verificano, la corrente assunta nei terminali scende a un preimpostato
livello.

Classificazione:
Cfr. anche specifica comune
• Numero di canali
Uno.
• Posizione del convertitore I/P
Zona 0, zona pericolosa IIC, T4?? 6 se adeguatamente certificata
Div. 1, gruppo A, luogo pericoloso
• Intervallo di lavoro
da 4 a 20 mA
• Larghezza di banda del segnale digitale
500 Hz a 10 kHz
• Resistenza massima al carico
800Ω (16V a 20mA)
• Resistenza minima al carico
90Ω (rivelazione di cortocircuito a < 50Ω)
• Resistenza di uscita
> 1MΩ
• Capacità sotto/oltre il raggio
sotto il raggio = 1mA
L'intervallo superiore = 24mA (carico ≤ 520Ω)
• Riescita di circuiti di ingresso e di uscita
< 40 μA da picco a picco
• Precisione di trasferimento a 20°C
di potenza superiore a 20 μA
• Drift di temperatura
< 1,0 μA/°C
• Caratteristiche degli input
< 6,0V con il cablaggio del campo intatto
< 0,9 mA con il cablaggio del campo aperto o a corto circuito
• Tempo di risposta
Si stabilisce entro 200 μA del valore finale entro 100 ms
• Comunicazioni supportate
HART®
• Indicatore LED
Verde: indicazione della potenza
• Consumo massimo di corrente (con segnali di 20mA in carico di 250Ω)
35mA a 24V dc
• dissipazione di potenza all'interno dell'unità (con segnali da 20mA in carico da 250Ω)
00,8 W a 24 V
• Descrizione della sicurezza
V._o= 28 V I_o= 93 mA P_o= 651 mW U_m= 253V rms o dc

Modelli correlati:

Introduzione alla Società:
Achievers Automation Limited ha più di 10 anni di esperienza nel mercato dell'automazione industriale, specializzata nella rivendita di sonde, sensori, DCS, barriera isolante, HMI, PLC,connettore e cavo Profibus da marchi come Bentley Nevada, Endress+Hauser, YOKOGAWA, MTL, Allen-Bradley, Pepperl+Fuchs, Rosemount, ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, Honeywell, Siemens e ecc.Non esitate a contattarci..

Domande frequenti degli autori
D: I prodotti sono originali?
R: Questi prodotti sono stati certificati da Achievers Automation Limited come genuine unità OEM ottenute tramite OEM o canali di terzi indipendenti.
D: Come organizzerete la spedizione?
R: Possiamo organizzare la spedizione in base alla vostra richiesta. Abbiamo forwarder cooperato che può organizzare la spedizione via FedEx, DHL, TNT con buon prezzo.
D: Qual è la garanzia delle merci?
A: Garanzia di un anno.
