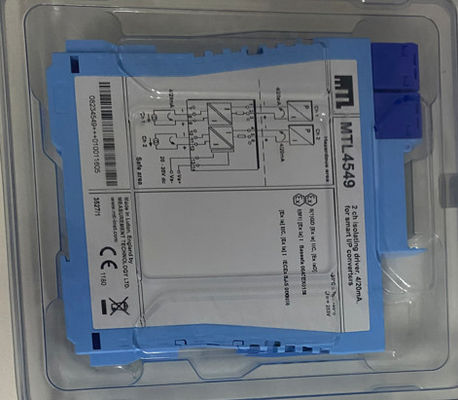

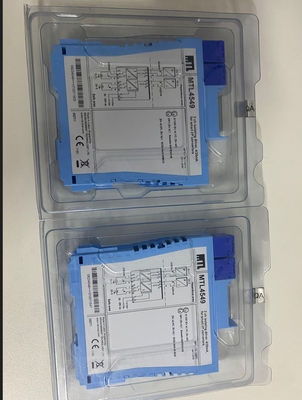

MTL4549 Strumenti di isolamento del conducente MTL due canali per posizionatori di valvole HART® 4 ′ 20mA

MTL4549 Isolamento del guidatore

Il MTLx549 accetta segnali fluttuanti da 4/20mA dai controller della zona sicura
per l'azionamento di 2 convertitori di corrente/pressione (o qualsiasi altro carico fino a 800Ω) in
Per i posizionatori di valvola HART, il modulo consente anche di
Trasmissione bidirezionale di segnali di comunicazione digitale.
controller con funzione di lettura possono rilevare circuiti aperti o corti
nel cablaggio di campo: se si verificano, la corrente presa nei terminali
scende a un livello prestabilito.

Classificazione:
Cfr. anche specifica comune
• Numero di canali
Due.
• Posizione del convertitore I/P
Zona 0, zona pericolosa IIC, T4?? 6 se adeguatamente certificata
Div. 1, gruppo A, luogo pericoloso
• Intervallo di lavoro
da 4 a 20 mA
• Larghezza di banda del segnale digitale
500 Hz a 10 kHz
• Resistenza massima al carico
800Ω (16V a 20mA)
• Resistenza minima al carico
90Ω (rivelazione di cortocircuito a < 50Ω)
• Resistenza di uscita
> 1MΩ
• Capacità sotto/oltre il raggio
sotto il raggio = 1mA
L'intervallo superiore = 24mA (carico ≤ 520Ω)
• Riescita di circuiti di ingresso e di uscita
< 40 μA da picco a picco
• Comunicazioni supportate
HART
• Precisione di trasferimento a 20°C
di potenza superiore a 20 μA
• Drift di temperatura
< 1,0 μA/°C
• Caratteristiche degli input
Normale: < 6,0 V
Circuito aperto: < 0,9 mA
Cortocircuito: < 0,9 mA
• Tempo di risposta
Si stabilisce entro 200 μA del valore finale entro 100 ms
• Indicatore LED
Verde: indicazione della potenza
• Consumo massimo di corrente (con segnali di 20mA in carico di 250Ω)
70mA a 24V dc
• dissipazione di potenza all'interno dell'unità (con segnali di 20mA in carico di 250Ω)
1.6W a 24V
• Descrizione della sicurezza (per ogni canale)
U_o= 28 V I_o= 93 mA P_o= 0,65W U_m= 253V rms o dc
