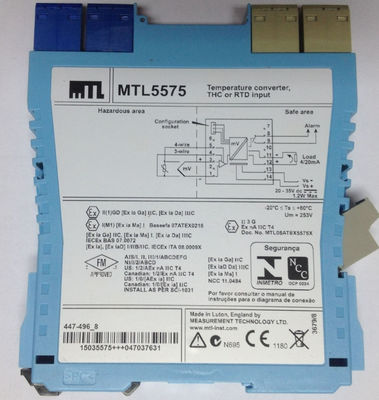

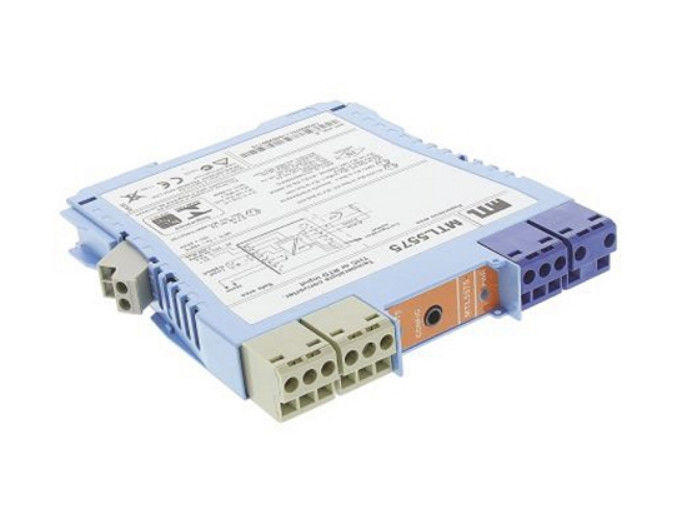

MTL5575 MTL Industries Converter di temperatura

MTL5575 MTL Convertitore di temperatura per strumenti

L'MTL5575 converte un segnale a corrente continua di basso livello da un sensore di temperatura montato in una zona pericolosa in una corrente di 4/20mA per guidare un carico in zona sicura.,la misurazione, il monitoraggio, le prove e l'etichettatura di tutti i tipi di termocoppia e di RTD a 2, 3 o 4 fili. (Per le applicazioni di termocoppia, la spina HAZ-CJC sui terminali 1?? 3 include un sensore CJC integrato).La configurazione viene effettuata utilizzando un personal computerÈ fornita una sola uscita di allarme e può essere configurata per l'allarme di processo o per fornire un avviso di guasto precoce della termocoppia.

Classificazione:
Cfr. anche specifica comune

• Numero di canali
Uno.
• Sorgente del segnale
Tipi di THC J, K, T, E, R, S, B o N fino a BS 60584 e input XK mV
RTD per fili di platino 2/3/4 a norma della norma BS 60751
Pt 100, Pt 500, Pt 1000
Cu-50 e Cu-53
Ni 100/500/1000 DIN 43760
• Localizzazione della sorgente del segnale
Zona 0, zona pericolosa IIC, T4-6
Divisione 1, gruppo A, luogo pericoloso
• Intervallo del segnale di ingresso
¥75 a +75mV, o da 0 a 400Ω (sensori Pt e Ni da 0 a 1000Ω)
• Distanze del segnale di ingresso
Da 3 a 150 mV o da 10 a 400Ω (sensori Pt e Ni da 10 a 1000Ω)
• RTD corrente di eccitazione
200 μA nominale
• Compensazione delle giunzioni a freddo
Automatico o selezionabile
• Errore di compensazione della giunzione a freddo
≤ 1,0°C
• Rifiuto di modalità comune
120 dB per 240V a 50 Hz o 60 Hz (risposta di 500 ms)
• Rifiuto in modalità seriale
40 dB per 50 Hz o 60 Hz
• Precisione di taratura (a 20°C)
(comprende l'isteresi, la non linearità e la ripetibilità)
Input: (risposta di 500 ms)
mV/THC: ± 15μV o ± 0,05% del valore di ingresso ((se il valore maggiore)
RTD: ± 80mΩ
Flusso di uscita: ± 11μA
• Drift di temperatura (tipico)
Input:
mV/THC: ± 0,003% del valore di ingresso/°C
RTD: ± 7mΩ/°C
Flusso: ± 0,6μA/°C
• Esempio di precisione di taratura e deriva di temperatura
(input RTD - risposta di 500 ms)
Distanze: 250Ω
Accuratezza: ± (0,08/250 + 11/16000) x 100%
= 0,1% della lunghezza
Drift di temperatura: ± (0,007/250 x 16000 + 0,6) μA/°C
= ±1,0μA/°C
• Guida di sicurezza in caso di guasto dei sensori
Alti, bassi o bassi
• Burnout precoce
Determinazione precoce del burnout per le termocoppie (se selezionate)
Avviamento dell'allarme quando l'aumento della resistenza del ciclo è > 50Ω
• Gamma di uscita
da 4 a 20 mA nominali fino a 600Ω max.
• Uscita di allarme (configurabile)
Relay acceso in allarme, 250mA @ 35V max
• Resistenza massima al piombo (THC)
600Ω
• Tempo di risposta
Configurabile - 500 ms predefinito ((Precisione a 100/200ms - contatto MTL)
• Indicatore LED
Verde: indicazione della potenza e dello stato
Giallo: indicazione di allarme, quando i contatti sono chiusi
• Consumo massimo di corrente (con segnale di 20 mA)
50 mA a 24 V
• dissipazione di potenza all'interno dell'unità (con segnale di 20 mA)
1.2W a 24V
• Descrizione della sicurezza
Per i parametri si rimanda al certificato.
• Configuratore
Un personal computer che esegue il software MTL PCS45
Interfaccia seriale PCL45USB
