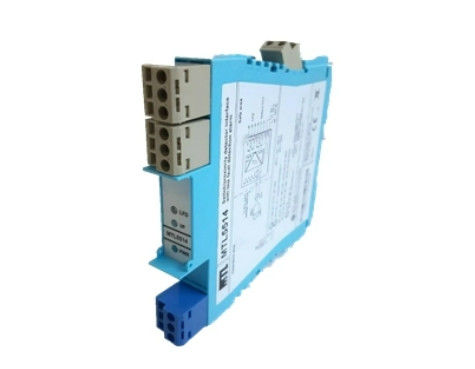

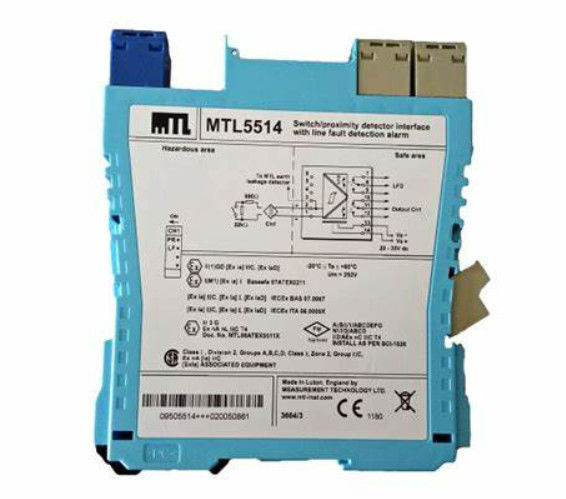

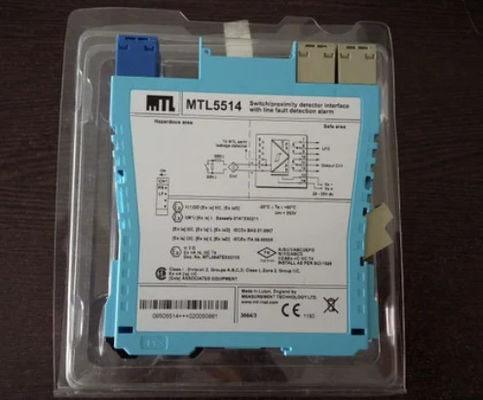

MTL5514 MTL Switch/Proximity Detector Interface Tempo di risposta massimo 10 ms

MTL5514 Interfaccia MTL Switch/Proximity Detector

Descrizione
Il MTLx514 consente di controllare un carico di area sicura, attraverso un relè, mediante un rilevatore di prossimità o un interruttore situato in una zona pericolosa.
sono segnalati attraverso un relè separato e indicati sulla parte superiore del modulo.

Numero di canali
Uno.
Localizzazione dell'interruttoreh
Zona 0, zona pericolosa IIC, T6
Div.1, Gruppo A, luogo pericoloso
Posizione del rilevatore di prossimità
Zona 0, zona pericolosa IIC, T4?? 6, se adeguatamente certificata
Div.1, Gruppo A, luogo pericoloso
Input per aree pericolose
Input conformi alle norme BS EN6094756:2001 per
rilevatori di prossimità (NAMUR)
Tensione applicata al sensore
7 a 9 V di corrente continua da 1kΩ ±10%
Caratteristiche di ingresso/uscita
Fase normale
Le uscite chiuse se l'input è > 2,1 mA (< 2kΩ nel circuito di ingresso)
Le uscite aperte se l'input è < 1,2 mA (> 10kΩ nel circuito di ingresso)
Isteresia: 200μA (650Ω) nominale
Determinazione dei guasti della linea (LFD) (se selezionata)
Selezionabile dall'utente tramite interruttori sul lato dell'unità.
Il relè di guasto della linea è alimentato e il canale
Relai di uscita disattivato se viene rilevato un guasto della linea di ingresso
Alarme di circuito aperto se < 50 μA
Disattivazione dell'allarme di circuito aperto se l'intensità è superiore a 250 μA
Alarme di cortocircuito se Rin < 100Ω
Disattivare l'allarme di cortocircuito se Rin > 360Ω
Nota: le resistenze devono essere montate quando si utilizza l'impianto LFD con ingresso di contatto
500Ω a 1kΩ in serie con interruttore
20 kΩ a 25 kΩ in parallelo con l'interruttore
Fonte di uscita della zona sicura
MTL4514 e MTL5514
Canale: relè a polo singolo con contatti di cambio
LFD: relè a polo singolo con contatti di cambio
MTL4514B
Canale: relè a polo singolo
LFD: relè a polo singolo

Indicatori LED
Verde: indicazione della potenza
Giallo: stato del canale, acceso quando l'uscita è alimentata
Rosso: indicazione LFD, quando viene rilevato un guasto della linea
Consumo massimo di corrente
25mA a 24V dc
Dissipazione di potenza all'interno dell'unità
0.6W a 24V
Descrizione della sicurezza
Uo=10.5V Io=14mA Po=37mW Um = 253V rms o dc
