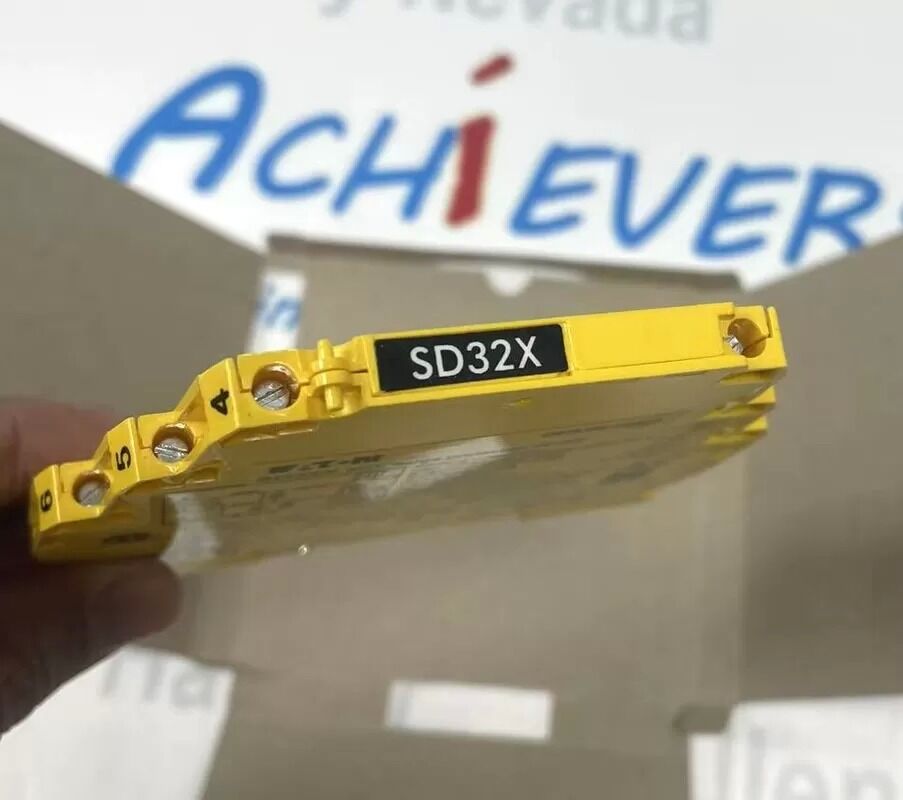

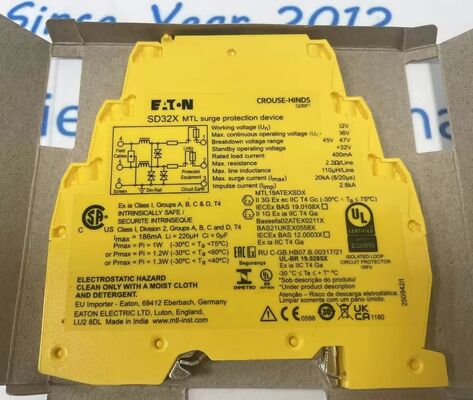

MTL SD32X Dispositivo di protezione contro le sovratensioni dei binari DIN
Descrizione:
Produttore:MTL
Prodotto No. :SD32X
https://www.achievers-automation.comAltri prodotti
Affidabile approvvigionamento di componenti industriali per le imprese
Questo componente per l'automazione industriale è fornito per gli appalti delle imprese. Sono supportate le forniture su ordinazione e la consegna anticipata, con prezzi indicati per richiesta.
Per ridurre il rischio di approvvigionamento, ogni ordine viene gestito individualmente con il supporto per la conferma del modello, la chiarificazione delle condizioni e la stima del tempo di consegna prima dell'ordine.Termini di quotazione chiari e comunicazione coerente sono forniti per aiutare i partner a gestire le aspettative e completare le transazioni con fiducia- è disponibile una verifica o un chiarimento aggiuntivi se necessario, a sostegno dell'approvvigionamento professionale e della cooperazione a lungo termine.
IlMTL SD32Xappartiene alla serie di protezione modulare contro le sovratensioni MTL SD, una barriera di sovratensione a circuito ibrido compatto progettata per proteggere il cablaggio del segnale analogico/digitale del processo industriale dalle ondate di fulmine,picchi di tensione transitori e interferenze elettriche indotte.
Ottimizzato per circuiti di controllo nominali a 32 VDC / 22 VAC, inclusi trasmettitori a 420 mA, uscite di valvole digitali, circuiti di allarme e driver solenoidi,questo modulo di rotaia DIN ultra-sottile offre una resistenza di serie di linee ultra-basse per ridurre al minimo l'attenuazione del segnaleDispone di circuiti di soppressione di sovratensione ibrida multi-stadio, protezione di messa a terra line-to-line e line-to-screen,e certificazioni di sicurezza intrinseca per le zone industriali pericolose di classe I Div 1 / Ex ia. Il terminale di terminazione dello schermo integrato semplifica la messa a terra degli schermi dei cavi, mentre la portata stretta consente il montaggio di un armadio ad alta densità per sistemi DCS e PLC I/O su larga scala.Le certificazioni globali IECEx e FM per i luoghi pericolosi supportano il petrolio e il gas, impianti chimici, petrolchimici e di trattamento delle acque reflue.
Dettagli:
| Parametro |
MTL SD32X Valore ufficiale della scheda dati |
| Modello completo di codice |
SD32X |
| Marchio Produttore |
MTL Instruments (Cooper Crouse-Hinds / Eaton) |
| Tipo di segnale protetto |
Processo di I/S analogico/digitale a due fili, circuiti 4 ∼ 20 mA, uscite solenoidi, segnali di allarme |
| Tensione nominale di funzionamento (Un) |
32 VDC / 22 VAC |
| Voltaggio di funzionamento continuo massimo (Uc / MCOV) |
36 V |
| Corrente nominale del segnale (in) |
400 mA |
| Resistenza per serie di linee |
2.2 Ω progetto a bassa resistenza |
| Corrente di perdita massima |
≤ 5 μA |
| Corrente di scarica nominale (Isn, 8/20μs) |
3 kA |
| Capacità massima di corrente di sovratensione |
Classificazione del circuito ibrido di picco di 20 kA |
| Livello di protezione della tensione (fino a 1 kV/μs) |
> 45 V |
| Voltaggio residuo @ Non è impulso di sovratensione |
60 V |
| Larghezza di banda del segnale (-3dB @ 50Ω carico) |
25 kHz |
| Tempo di reazione alle surge |
< 1 ns soppressione ultra-veloce |
| Topologia di protezione |
Protezione ibrida completa linea a linea + doppia linea a schermo/terra |
| Categoria di specifiche |
Dati tecnici dettagliati |
| Standard di montaggio |
Righe standard DIN da 35 mm (EN 60715) |
| Dimensioni esterne del modulo (L × P × H) |
99 mm × 7 mm × 102,1 mm forma stretta ultra-sottile |
| Peso unitario netto |
70 g |
| Connessione terminale |
Termini di pinza a vite per cablaggi di campo |
| Materiale per le abitazioni |
Termoplastici gialli ignifughi |
| Intervallo di temperatura ambiente di esercizio |
-40 °C ~ +80 °C |
| Intervallo di temperatura di stoccaggio |
-40 °C ~ +80 °C |
| Certificazioni per luoghi pericolosi |
ATEX Ex ia IIC T4, IECEx, FM classe I Div 1 / Div 2 |
| Norme di conformità industriale |
Protezione contro le sovratensioni EN 61643-21, EN 61326-1 EMC, conforme alla RoHS |
| Garanzia di servizio |
Garanzia limitata di fabbrica di 10 anni |
| Densità di imballaggio |
Impilazione multi-modulo ad alta densità senza interferenze termiche |
| Terminale dello schermo del cavo |
Terzo terminale dedicato per la messa a terra costante dello scudo |
Marchio
MTL (Measurement Technology Limited) è una società britannica specializzata nella sicurezza dell'automazione industriale e nella tecnologia a prova di esplosione.,MTL è un marchio di Eaton Corporation, e è affiliato al portafoglio di prodotti CrouseHinds di Eaton, concentrandosi sulla fornitura di soluzioni di sicurezza intrinseca per ambienti industriali pericolosi.
In qualità di azienda leader mondiale nel settore della gestione dell'energia, Eaton rafforza ulteriormente la propria competitività nei settori del controllo dei processi industriali,attrezzature a prova di esplosione e reti di sicurezza acquisendo e integrando la tecnologia e le linee di prodotti di MTLLa linea di prodotti di MTL (come i cancelli di sicurezza, i cancelli di isolamento, i protettori contro le sovratensioni, ecc.) è ormai diventata una componente fondamentale del settore dell'automazione industriale di Eaton.
