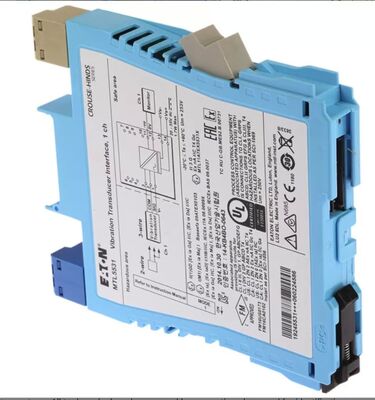

MTL5531 Isolatore per trasduttori di vibrazioni intrinsecamente sicuri
Descrizione:
Produttore:MTL
Prodotto No. : MTL5531
https://www.achievers-automation.comAltri prodotti
Affidabile approvvigionamento di componenti industriali per le imprese
Questo componente per l'automazione industriale è fornito per gli appalti delle imprese. Sono supportate le forniture su ordinazione e la consegna anticipata, con prezzi indicati per richiesta.
Per ridurre il rischio di approvvigionamento, ogni ordine viene gestito individualmente con il supporto per la conferma del modello, la chiarificazione delle condizioni e la stima del tempo di consegna prima dell'ordine.Termini di quotazione chiari e comunicazione coerente sono forniti per aiutare i partner a gestire le aspettative e completare le transazioni con fiducia- è disponibile una verifica o un chiarimento aggiuntivi se necessario, a sostegno dell'approvvigionamento professionale e della cooperazione a lungo termine.
IlMTL MTL5531è un isolatore di segnale di vibrazione compatto a canale singolo isolato galvanicamente della serie MTL5500, prodotto da Eaton MTL Instruments.Si interfaccia con sensori di vibrazione di corrente a 2 fili e sonde / accelerometri a 3 fili di corrente vorticale installati in zone pericolose per esplosioni, che riproduce i segnali di vibrazione ai PLC di controllo del lato sicuro e ai sistemi di condizionamento della macchina.
Questa unità offre un completo isolamento galvanico a 3 porte tra il circuito dei sensori pericolosi, l'uscita di monitoraggio sicura e l'alimentazione a corrente continua a 24 V per eliminare il rumore del circuito di terra e l'accoppiamento transitorio.Supporta l'uso di commutabili 3.3mA di eccitazione per trasduttori di vibrazione a 2 fili, ampia larghezza di banda del segnale a 47 kHz per firme di vibrazione delle macchine ad alta frequenza, ed è certificato per le posizioni pericolose della Zona 0 / Classe I Div 1.Valutazione secondo IEC 61508, MTL5531 raggiunge la capacità SIL 2 per sistemi strumentali di sicurezza semplici, adatti per il monitoraggio di apparecchiature rotanti critiche negli impianti di produzione di petrolio e gas, petrolchimici e di energia.Un sottile alloggiamento DIN da 16 mm massimizza la densità del gabinetto per i rack di monitoraggio delle vibrazioni multipunto.
Dettagli:
| Parametro |
Valore ufficiale della scheda dati MTL5531 |
| Modello completo di codice |
MTL5531 |
| Marca e fabbricante |
Strumenti MTL (Eaton Crouse-Hinds) |
| Configurazione del canale |
Interfaccia del trasduttore di vibrazione monocanale |
| Sensori laterali pericolosi supportati |
Sensori di vibrazione di corrente a 2 fili; sonde/accelerometri a corrente di vortice a 3 fili |
| Corrente di eccitazione del trasduttore a due fili |
3.3 mA nominale, switch hardware selezionabile |
| Impedenza di ingresso pericolosa |
10 kΩ (terminali di segnale 2 e 3) |
| Intervallo di tensione accettabile del segnale di ingresso |
-20 V minimo a -0,5 V massimo |
| Accuratezza di trasferimento di corrente continua (+20 °C) |
< ± 50 mV |
| Accuratezza di trasferimento AC |
0 ′1 kHz: ± 1%
1 ‰ 10 kHz: -5% ~ +1%
10·20 kHz: -10% ~ +1% |
| Larghezza di banda del segnale (-3dB tipica) |
47 kHz |
| Ritardo massimo di fase |
< 14 μs |
| Coefficiente di temperatura |
±50 ppm/°C (10 ∼65 °C)
± 100 ppm/°C (-20 ‰ 10 °C) |
| Opzioni di uscita laterali sicure |
Portata di tensione LU / Portata di corrente attiva Li |
| Resistenza massima al carico di uscita (corrente) |
350 Ω |
| Intervallo di funzionamento della tensione di alimentazione |
20 V DC ~ 35 V DC nominale 24 V DC |
| Consumo massimo di corrente (24 V, carico di 10 mA) |
65 mA |
| Dissipazione massima di potenza interna |
1.33 W |
| Indice di isolamento galvanico |
Isolamento completo a 3 porte, barriera di isolamento a 253 V rms |
| Categoria di specifiche |
Dati tecnici dettagliati |
| Standard di montaggio |
EN 60715 35 mm standard DIN rail |
| Dimensioni esterne del modulo (W × H × D) |
Carcassa compatta sottile di 16 mm × 121 mm × 108 mm |
| Peso netto unitario |
110 g (0,11 kg) |
| Materiale per le abitazioni |
Polipropilene e polipropilene |
| Tipo di risoluzione |
Termini di pinze a vite per cablaggi di strumenti blindati |
| Indicatore di potenza |
LED verde per lo stato di potenza operativa |
| Temperatura ambientale di funzionamento continuo |
-20 °C ~ +60 °C |
| Intervallo di temperatura di stoccaggio |
-40 °C ~ +80 °C |
| Certificazioni di sicurezza intrinseca |
ATEX Ex ia IIC T4 ◄ T6, IECEx, FM classe I Div 1 / Div 2 |
| Compatibilità con le zone pericolose |
Zona 0, zona 1, zona 2; gruppi di gas A ̊D |
| Parametri dell'entità di sicurezza intrinseca |
Ui = 30 V, Ii = 200 mA, Pi = 1,33 W, capacità interna trascurabile |
| Classificazione di sicurezza funzionale |
IEC 61508 valutato, capace di SIL 2 (architettura semplice, HFT=0) |
| Norme di conformità industriale |
EN 61010-1, EN 61326-1 EMC industriale, conforme alla normativa RoHS |
| Prestazioni di immunità EMC |
Criterio Un funzionamento continuo sotto interferenze elettromagnetiche industriali |
Marchio
MTL (Measurement Technology Limited) è una società britannica specializzata nella sicurezza dell'automazione industriale e nella tecnologia a prova di esplosione.,MTL è un marchio di Eaton Corporation, e è affiliato al portafoglio di prodotti CrouseHinds di Eaton, concentrandosi sulla fornitura di soluzioni di sicurezza intrinseca per ambienti industriali pericolosi.
In qualità di azienda leader mondiale nel settore della gestione dell'energia, Eaton rafforza ulteriormente la propria competitività nei settori del controllo dei processi industriali,attrezzature a prova di esplosione e reti di sicurezza acquisendo e integrando la tecnologia e le linee di prodotti di MTLLa linea di prodotti di MTL (come i cancelli di sicurezza, i cancelli di isolamento, i protettori contro le sovratensioni, ecc.) è ormai diventata una componente fondamentale del settore dell'automazione industriale di Eaton.
Introduzione alla Società:
Automazione dei risultatiLimited ha più di 10 anni di esperienza nel mercato dell'automazione industriale, specializzata nella rivendita di sonde, sensori, DCS, barriera isolante, HMI, PLC,connettore e cavo Profibus da marchi come Bentley Nevada,E+H,MTL, AB, ,Yokogawa,ASCO, Schneider, Lenze, Pro-face, Mitsubishi, Omron, Lenze, Delta, IFM ecc. Se avete qualche richiesta, non esitate a contattarci.
Ecco i migliori marchi che abbiamo gestito negli ultimi 14 anni:
Domande frequenti degli autori
D: I prodotti sono originali?
R: Questi articoli sono stati certificati da Achievers Automation Limited come genuine unità OEM ottenute tramite OEM o canali di terzi indipendenti.
D: Come organizzerete la spedizione?
R: Possiamo organizzare la spedizione in base alla vostra richiesta. Abbiamo forwarder cooperato che può organizzare la spedizione via FedEx, DHL, TNT con buon prezzo.
D: Qual è la garanzia delle merci?
A: Garanzia di un anno.
