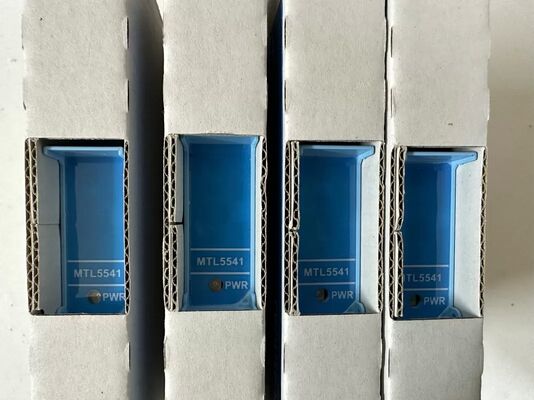

mtl5541 Isolatore galvanico HART intrinsecamente sicuro
Descrizione:
Produttore:MTL
Prodotto No. : MTL5531
https://www.achievers-automation.comAltri prodotti
Affidabile approvvigionamento di componenti industriali per le imprese
Questo componente per l'automazione industriale è fornito per gli appalti delle imprese. Sono supportate le forniture su ordinazione e la consegna anticipata, con prezzi indicati per richiesta.
Per ridurre il rischio di approvvigionamento, ogni ordine viene gestito individualmente con il supporto per la conferma del modello, la chiarificazione delle condizioni e la stima del tempo di consegna prima dell'ordine.Termini di quotazione chiari e comunicazione coerente sono forniti per aiutare i partner a gestire le aspettative e completare le transazioni con fiducia- è disponibile una verifica o un chiarimento aggiuntivi se necessario, a sostegno dell'approvvigionamento professionale e della cooperazione a lungo termine.

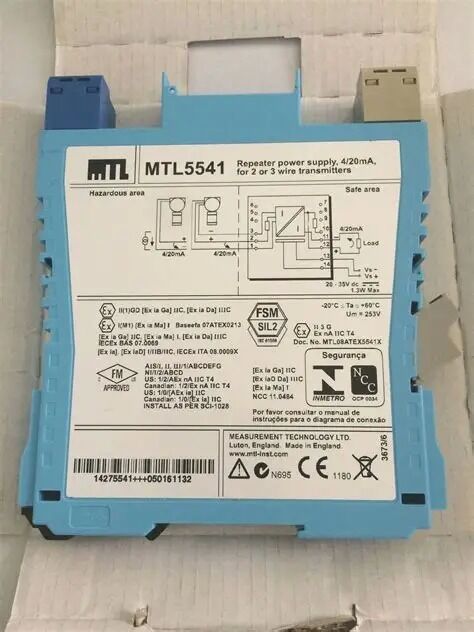

IlMTL MTL5541è un isolante galvanico a canale singolo compatto della serie MTL5500 DIN, prodotto da Eaton MTL Instruments.Alimenta e ripete i segnali da trasmettitori di campo da 2 fili e da 3 fili da 420mA installati in zone pericolose per esplosioni, che fornisce uscite analogiche isolate ai sistemi DCS, PLC e di registrazione del lato sicuro, supportando al contempo la comunicazione digitale HART bidirezionale completa per la configurazione e la diagnostica degli trasmettitori intelligentiEaton.
Questa unità fornisce un completo isolamento galvanico tra il circuito di campo pericoloso, il circuito di controllo sicuro e l'alimentazione in corrente continua a 24 V per eliminare il rumore del circuito di terra e l'accoppiamento transitorio.Fornisce una stabilità 16.5V voltage a circuito a trasmettitori di campo a segnale di 20mA, con tempo di risposta ultra veloce di 50μs e elevata precisione di trasferimento.Completamente certificato Ex ia sicurezza intrinseca consente l'installazione diretta in Zona 0 / Classe I Div 1 luoghi pericolosi, e valutato secondo la norma IEC 61508 per l'implementazione di sistemi di sicurezza strumentali SIL 2.Il rivestimento sottile di 16 mm consente di impilare armadi ad alta densità per scaffali di misurazione di processo multi-loop su petrolio e gas, impianti chimici, farmaceutici e di trattamento delle acque reflue.
Dettagli:
| Parametro |
Valore standard ufficiale della scheda dati MTL5541 |
| Modello completo di codice |
MTL5541 (varianti T / S disponibili) |
| Marchio Produttore |
Strumenti MTL (Eaton Crouse-Hinds) |
| Quantità di canale |
Trasmettitori monocanali a 2/3 fili |
| Intervallo di ingresso laterale pericoloso |
024 mA (420 mA finestra di misurazione nominale) |
| Tensione di alimentazione del trasmettitore @ 20mA |
16.5 V di corrente continua a circuito costante |
| Segnale di uscita laterale sicuro |
Repetitivo 024 mA (420 mA segnale di processo standard) |
| Resistenza massima al carico laterale sicuro (MTL5541-T) |
0 ̊450 Ω @ 20mA; 0 ̊360 Ω @ 24mA |
| carico massimo del lavandino (MTL5541-S versione corrente del lavandino) |
600 Ω |
| Precisione di trasferimento (20 °C ambiente) |
Migliore di ± 15 μA |
| Coefficiente di deriva di temperatura |
< 0,8 μA / °C |
| Noise di uscita |
< 50 μA da picco a picco |
| Tempo di risposta del segnale |
Si deposita entro il 10% del valore finale in 50 μs |
| Sostegno alla comunicazione digitale |
Protocollo HART bidirezionale (terminali 1 e 2) |
| Compatibilità della larghezza di banda HART |
Segnali digitali sovrapposti di 500 Hz 10 kHz |
| Intervallo di tensione di funzionamento dell'alimentazione |
20 V di corrente continua 35 V di corrente continua (nominale 24 V di corrente continua) |
| Consumo massimo di corrente (24 V, segnale 20mA) |
51 mA |
| Dissipazione di potenza interna massima |
0.7 W @ 24 V DC |
| Indice di isolamento galvanico |
253 V rms / DC tra circuiti pericolosi e circuiti sicuri |
| Categoria di specifiche |
Dati tecnici dettagliati |
| Standard di montaggio |
EN 60715 Rali standard a sezione in T DIN di 35 mm |
| Dimensioni esterne del modulo (W × H × D) |
Carcassa compatta sottile di 16 mm × 121 mm × 108 mm |
| Peso netto unitario |
150 g |
| Materiale per le abitazioni |
Polipropilene e polipropilene |
| Terminazione del cablaggio |
Termini di pinza a vite, accetta fino a 2,5 mm2 di conduttori di cavi |
| Indicatore di stato |
Luce verde LED per lo stato dell'alimentazione |
| Temperatura ambientale di funzionamento continuo |
-20 °C ~ +60 °C |
| Intervallo di temperatura di stoccaggio |
-40 °C ~ +80 °C |
| Certificazioni di sicurezza intrinseca |
ATEX Ex ia IIC T4 ◄ T6, IECEx, FM classe I Div 1 / Div 2 |
| Compatibilità con le zone pericolose |
Zona 0, zona 1, zona 2; gruppi di gas IIA / IIB / IIC |
| Parametri dell'entità di sicurezza intrinseca |
Vo=28 V, Io=93 mA, Po=651 mW, capacità interna trascurabile |
| Classificazione di sicurezza funzionale |
IEC 61508 valutato, architettura SIS simplex capace di SIL 2 |
| Norme di conformità industriale |
EN 61010-1 sicurezza, EN 61326-1 immunità EMC, conformità RoHS |
| Tensione di prova di isolamento |
1500 V rms resistenza dielettrica tra circuiti pericolosi/sicuri |
Marchio
MTL (Measurement Technology Limited) è una società britannica specializzata nella sicurezza dell'automazione industriale e nella tecnologia a prova di esplosione.,MTL è un marchio di Eaton Corporation, e è affiliato al portafoglio di prodotti CrouseHinds di Eaton, concentrandosi sulla fornitura di soluzioni di sicurezza intrinseca per ambienti industriali pericolosi.
In qualità di azienda leader mondiale nel settore della gestione dell'energia, Eaton rafforza ulteriormente la propria competitività nei settori del controllo dei processi industriali,attrezzature a prova di esplosione e reti di sicurezza acquisendo e integrando la tecnologia e le linee di prodotti di MTLLa linea di prodotti di MTL (come i cancelli di sicurezza, i cancelli di isolamento, i protettori contro le sovratensioni, ecc.) è ormai diventata una componente fondamentale del settore dell'automazione industriale di Eaton.
